Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Λειτουργία: | σχισμή των σπειρών χάλυβα πυριτίου στις λουρίδες. | Ανώτατο πλάτος σπειρών: | 1250mm |
|---|---|---|---|
| ανώτατη σπείρα weigt: | 5700kgs | σχισμή του πάχους: | 0.200.35mm |
| Ελάχιστο πλάτος σχισμής: | περισσότερο από πλάτος 40 χιλ. | ||
| Υψηλό φως: | Υδραυλική σπείρα χάλυβα πυριτίου που σκίζει τη μηχανή,σπείρα χάλυβα 1250mm που σκίζει τη μηχανή,σπείρα πυριτίου 0.35mm που σκίζει τη μηχανή |
||

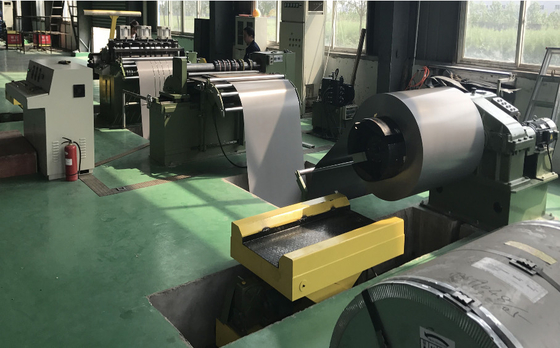

Η πρότυπη κάθετη κουρεύοντας γραμμή zjx-1250 φύλλου χάλυβα πυριτίου μετασχηματιστών είναι ένας ειδικός εξοπλισμός που κουρεύει τα φύλλα χάλυβα πυριτίου στις λουρίδες. Είναι αποτελούμενο με τις διαφορετικές μονάδες ως υλικό που καταβάλλει, που τυλίγει, καθοδηγώντας και ενισχυτικός, κάθετοι που κουρεύει υλικού και που τεντώνει. Αυτός ο εξοπλισμός τρέχει το διεθνή προηγμένο σχεδιασμό και κουράς την τεχνική, που παρέχεται κάτω από το συμπυκνωμένο κόπτη διεύρυνσης με φρέζα καρβιδίου, και αυτόματου που ελέγχεται από το PLC, έτσι ώστε ένα αξιόπιστο και ακριβές τρέξιμο εξασφαλίζεται.
Κύριες τεχνικές παράμετροι
|
Αριθ. |
Στοιχείο | Παράμετροι |
| Σίτιση της μηχανής 1 PC | ||
| 1 | Κέντρο για υψηλό | 880mm |
| 2 | δύναμη | 7.5Kw |
| 3 | Ταχύτητα κυλίσματος | ≥100 m/min |
| 4 | Σειρά διακένωσης | 480~520mm (υδραυλική αυτόματη συστολή) |
| 5 | Ανώτατο πλάτος του κουλουριασμένου υλικού | 1250mm |
| 6 |
Βάρος του κουλουριασμένου υλικού |
5700Kg |
| 7 | Γενικές διαστάσεις | 2800×900×1150mm |
| Ο οικοδεσπότης 1 PC | ||
| 8 | Κέντρο για υψηλό | 1050mm |
| 9 | δύναμη | 5.5Kw |
| 10 | Max που κουρεύει την ταχύτητα | 110 m/min (έλεγχος μετατροπής συχνότητας 变频控制) |
| 11 | Εξωτερική διάμετρος ψαλιδιού | Ф200 |
| 12 | Trunnion ψαλιδιού | Ф120 |
| 13 | Πάχος κουράς | 0.20~0.35mm |
| 14 | Πλάτος κουράς | ≥40mm |
| 15 | Η κουρά κυλίσματος περιμένει το γλυκάνισο ευρέως | 1250mm |
| 16 | Κουρεύοντας σάλιασμα | ≤0.02mm |
| 17 | Unverticality ένα πλευρά | ≤0.2mm/2m |
| 18 | Λάθος κουράς στο πλάτος | ±0.1mm |
| 19 | Αριθμός μαχαιριών | 6 πληρώνουν |
| 20 |
Η λείανση μπορεί να είναι μερικοί μετρητές της κουράς |
100000m |
| 21 | Γενικές διαστάσεις | 2700×1400×1350mm |
| PC επάνω 1 ανόδου | ||
| 22 | Κέντρο για υψηλό | 1050mm |
| 23 |
Το άρθρο από δύο συστατικά των πλήκτρων διαστήματος, 3 ομάδες έβαλε τον κύλινδρο του κυλίνδρου, 1 σύνολο κυλίνδρου πίεσης, 1 σύνολο κομματιού σύνδεσης ράβδων καλωδίων, 1 σύνολο ανυψωτικού σφιγκτήρα κυλίνδρων, τρεις κύλινδροι. Η synchrolifting ανύψωση.
|
|
| 24 | Γενικές διαστάσεις | 1700×1250×1600mm |
| Άνεμος μηχανή 1 PC | ||
| 25 | Κέντρο για υψηλό | 800mm |
| 26 | δύναμη | 22Kw |
| 27 | Ταχύτητα τυλίγματος | ≥100 m/min |
| 28 | Σειρά διακένωσης | 465~500mm (υδραυλική αυτόματη συστολή) |
| 29 | Γενικές διαστάσεις | 1250×2550×1200mm |
| Αυτοκίνητο φόρτωσης και εκφόρτωσης καθένα pcs1 | ||
| 30 | Υδραυλικός ανελκυστήρας, αυτόματος | |
| 31 | Γενικές διαστάσεις | 1600×600×650mm |
| Υδραυλικός σταθμός 1 PC | ||
| 32 | δύναμη | 2.2Kw |
| 33 | Γενικές διαστάσεις | 900×620×1100mm |
| Το ηλεκτρικό πλαίσιο 1 PC | ||
| 34 | Γενικές διαστάσεις | 1420×800×1200mm |
| 35 | Συνολική δύναμη των μηχανών | 37.2Kw |
| 36 | Ενέργεια | 380V εναλλασσόμενο ρεύμα 50Hz τριφασικά 3 相 |
| 37 | Διάστημα πατωμάτων | 12000×5000mm |
| 38 | Συνολικό βάρος | 9500Kg |
Πηγή σημαντικών συστατικών
|
Αριθ. |
Όνομα |
Προμηθευτής |
| 1 | PLC |
Siemens |
| 2 |
Οθόνη αφής |
Siemens |
| 3 |
Αναστροφέας |
Yineng |
| 4 | Βαλβίδα σωληνοειδών, αντλία, βαλβίδα αντεπιστροφής, ανακουφιστική βαλβίδα |
Σαγκάη Jinhai |
| 5 |
Μηχανή εναλλασσόμενου ρεύματος |
Σαγκάη Lichao |
| 6 |
Ηλεκτρικές συσκευές χαμηλής τάσης |
|
|
Κυκλικό μαχαίρι καρβιδίου |
Zuzhou Weifeng |
|
| 8 |
Ρουλεμάν |
Wafangdian/NSK |
