Φ300mm κρύα CNC μηχανή Spining τελών πιάτων φύλλων περιστρεφόμενου τόρνου μετάλλων

Φ300mm κρύα προδιαγραφή μηχανών περιστροφής

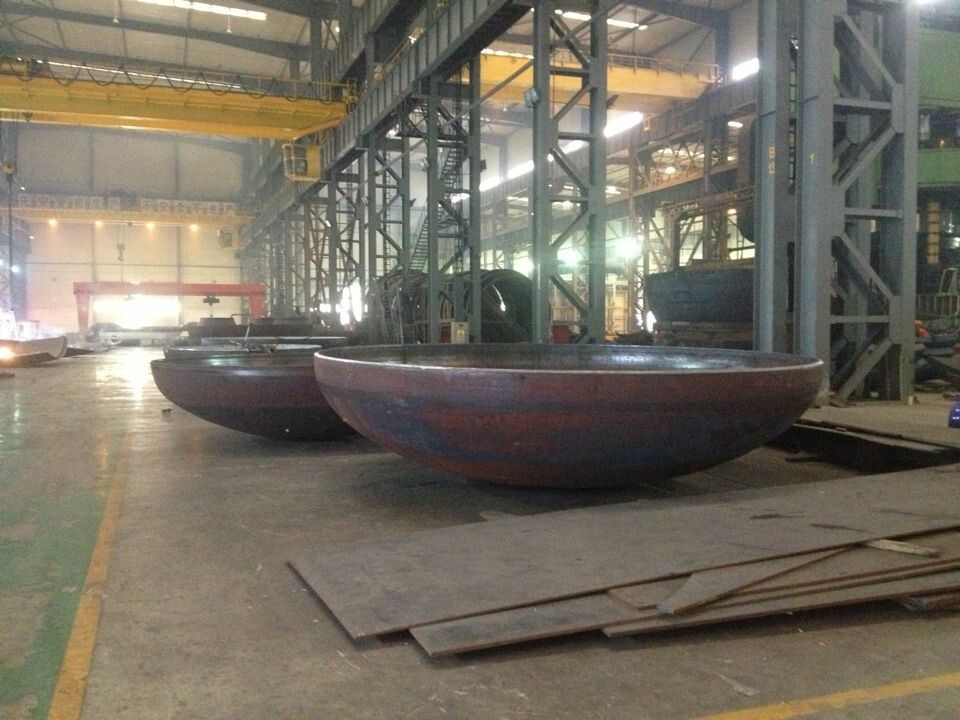

(Τέλος πιάτων που κατασκευάζει τον εξοπλισμό για το δοχείο πίεσης: δεξαμενές πετρελαίου)

Είμαστε επαγγελματικός κατασκευαστής για τη μηχανή τελών πιάτων. Στην Κίνα, οι μηχανές τελών πιάτων 70% γίνονται από μας. Είμαστε ηγέτης της ένωσης μηχανών τελών πιάτων, και συνταγμένα πρότυπα μηχανών τελών πιάτων.



1)Τεχνική παράμετρος μηχανών τροχίσματος:



ΣΤΟΙΧΕΙΟ	ΟΝΟΜΑ	ΠΑΡΑΜΕΤΡΟΣ
1	Μέγιστο πάχος S πιάτων	Q235 16mm
2	Ελάχιστο πάχος S πιάτων	Ανοξείδωτο 2mm
3	Μέγιστη ακτίνα πιάτων	R450mm
4	Ελάχιστη ακτίνα πιάτων	R30mm
5	Ανώτατη διάμετρος του ελλειψοειδούς τέλους πιάτων	D=3200
6	Ελάχιστη διάμετρος του ελλειψοειδούς τέλους πιάτων	D=850
7	Διαμόρφωση της διαμέτρου αξόνων ροδών	D=160mm
8	Διαμόρφωση της δύναμης περιστροφής ροδών	N=32KW/26KW διπλή ταχύτητα



2.Additional απαιτήσεις τη μηχανή



α) η πίεση του πλάγιου κυλίνδρου, μπροστινός κύλινδρος, στερέωση πρέπει να παρουσιάσει στο μετρητή πίεσης και θα μπορούσε να είναι διευθετήσιμη. Η ταχύτητα μπροστινό και πίσω μέρος των κυλίνδρων θα μπορούσε να είναι διευθετήσιμη. Η υδραυλική πίεση σταθμών θα μπορούσε να παρουσιάσει στο μετρητή και διευθετήσιμος



β) ρόδα πίεσης Α (που τοποθετούνται στον άξονα), και επεξεργασία HRC46 ~ 50 απόσβεσης.



Γ) 11 ΠΟΥ ΔΙΑΜΟΡΦΏΝΟΥΝ ΤΙΣ ΡΌΔΕΣ, R30, R50, R80, R100, R150, R200, R250, R300, R350, R400, R450, R500, R550, R600, R650, R700, R760, R820. Υλικό qt600-3, που μαρκάρεται με το γραμματόσημο. Η διαμόρφωση της ρόδας πρέπει να έχει την καλή αντίσταση γδαρσίματος το τέλος πιάτων πρέπει να έχει το αγαθό να σχολιάσει μετά από να περιστρέψει.



δ) σιγουρευτείτε την εργασία κυλίνδρων στερέωσης κανονικά



ε) δύναμη καρυδιών (για τη βίδα): η αντίσταση γδαρσίματος πρέπει zha166-6-3-2 (ορείχαλκος αργιλίου), η οποία είναι χαλκός 9-4.



φ) εσωτερικό ύψος 3383mm, συνολικό ύψος 4883mm



3.Pressing τεχνική παράμετρος μηχανών



ΣΤΟΙΧΕΙΟ	ΟΝΟΜΑ	ΠΑΡΑΜΕΤΡΟΣ
1	πίεση	400T
2	Απόσταση μεταξύ των κύριων κατοικιών	4400
3	Κύρια πίεση εργασίας κυλίνδρων μέγιστη	25Mpa
4	Κύρια μηχανή	55KW



4.Additional απαιτήσεις της πιέζοντας μηχανής

α) η ράβδος εμβόλων κυλίνδρων πιέζοντας μηχανών υιοθετεί τον κατεψυγμένο χυτοσίδηρο, ο κύλινδρος υιοθετεί 35 # σφυρηλατημένα κομμάτια, τα κτυπήματα εξασφαλίζουν παραγωγή του ελλειψοειδούς τέλους πιάτων Φ3200mm.



β) η ακαμψία πλαισίων πιέζοντας μηχανών πρέπει να είναι ικανοποιητική, εξουσιοδότηση για 10 έτη. Όταν η ανώτερη πίεση φορμών φθάνει σε 20Mpa, ο βαθμός κεντρικής εκτροπής ανώτερης και χαμηλότερης ακτίνας δεν πρέπει να υπερβεί 1.8mm (επιτύχετε το επίπεδο πίεσης ακρίβειας, την παραμόρφωση φ = Δ/Λ = 1/2500). Η ράβδος εμβόλων κυλίνδρων να είναι χρώμιο που χρωματίζεται πρέπει και γυαλισμένος, το φορτίο μηχανών πρέπει να είναι περισσότερο από 12 τόνοι.



γ) ο πωλητής παρέχει σε 5 σύνολα που πιέζουν τη σχεδίαση, R600, R900, R1200, R1500, υλικό qt600-3 R1700, που χαρακτηρίζεται το γραμματόσημο.



δ) με τις αυτόματες και χειρωνακτικές λειτουργίες λειτουργίας, η πίεση θα μπορούσε να επιδείξει στο μετρητή και διευθετήσιμος



5. Κύρια περιγραφή

α) κατασκευαστές της με αξονικό έμβολο αντλίας, υδραυλικά μέρη, ηλεκτρικές συσκευές, ρουλεμάν, μειωτής, μηχανή, μηχανή πετρελαίου ως εξής:

Με αξονικό έμβολο αντλία: Κίνα

Κατευθυντική βαλβίδα σωληνοειδών: Κίνα

Ηλεκτρικές συσκευές: Α, προγραμματίσημος ελεγκτής PLC (Ιαπωνία Mitsubishi) Β, επαφείς, διακόπτες: Σνάιντερ ή Omron.

Ρουλεμάν: κύρια μέρη (SKF), άλλα (Κίνα)

Μειωτής: Κίνα.

Μηχανή: Κίνα

Μηχανή πετρελαίου: Κίνα

Σφραγίδα: σφραγίδα κυλίνδρων σφραγίδων σωλήνων ελαίου (Ταϊβάν) Β (NOK της Ιαπωνίας, Κίνα)



b) Η ενωμένη στενά δομή πρέπει να είναι επεξεργασία γήρανσης δόνησης για να ομογενοποιήσει την πίεση συγκόλλησης.



c) Το στιλπνό δέρμα οξειδίων επιφάνειας της ενωμένης στενά δομής πρέπει να αφαιρεθεί μηχανικά για να μην εξασφαλίσει κανένα ράγισμα μετά από να χρωματίσει.



d) Όλοι οι υδραυλικοί σωλήνες πρέπει την επεξεργασία για να εξασφαλίσουν την καθαρότητα του υδραυλικού πετρελαίου



e) Ο εσωτερικός τοίχος της δεξαμενής πετρελαίου πρέπει να ξεφλουδιστεί και να γυαλιστεί επεξεργασία, και να ντυθεί με τα χρώματα αντίστασης πετρελαίου, για να εξασφαλίσει την καθαρότητα του υδραυλικού πετρελαίου



f) Πριν από την παράδοση από το εργοστάσιο, οι εξοπλισμοί πρέπει να βουρτσιστούν με το αντιοξειδωτικό χρώμα.



g) Τα προβλήματα ποιοτικών προβλήματος, εγκαταστάσεων και ανάθεσης μέσα σε ένα έτος, που επισκευάζεται από τον πωλητή δωρεάν.



h) Οι εξοπλισμοί συμπληρώνουν συνολικά το βάρος: 96T



i) Παρέχετε τις ακονίζοντας αναλώσιμες σφραγίδες μηχανών



j) Ενώπιον της εγκατάστασης, ο πωλητής πρέπει παρέχει τα σχέδια ιδρύματος, τα σχέδια σχεδιαγράμματος εξοπλισμού και τις σχετικές τεχνικές πληροφορίες (εάν είναι απαραίτητο, στείλετε τους ανθρώπους για να επικοινωνήσετε με τον αγοραστή). Ο αγοραστής πρέπει να είναι αρμόδιος για την οικοδόμηση ιδρύματος.



k) Ο πωλητής πρέπει να παρέχει τον εξοπλισμό που ενεργοποιεί τις χειρωνακτικές, ηλεκτρικές σχηματικές αναπαραστάσεις, υδραυλικές σχηματικές αναπαραστάσεις και που πιέζει το σχέδιο σχεδίασης.



l) Ο πωλητής είναι αρμόδιος για την εγκατάσταση, αναθέτοντας και εκπαιδευτικός, ο αγοραστής πρέπει να παρέχει τα απαραίτητα εργαλεία (όπως οι γερανοί, η μηχανή συγκόλλησης, η τέμνουσα μηχανή οξυγόνο-ασετυλίνης, η τέμνουσα μηχανή τροχών άλεσης, κ.λπ.), και να παρέχει τα τρόφιμα και τη στέγαση εργαζομένων εγκαταστάσεων. Η παραγωγή 20 σεβασμών τελών πιάτων ως προσόντα, προδιαγραφές του πιάτου τελειώνει αποφασίζεται από τον αγοραστή, η περίοδος κατάρτισης είναι ένας μήνας.



m) Υλικό Worktable που παρέχεται από τον πωλητή, και για να παραχθεί από τον αγοραστή.



n) Μπουλόνια αγκύρων ιδρύματος και ράγες που παρέχονται από τον αγοραστή
