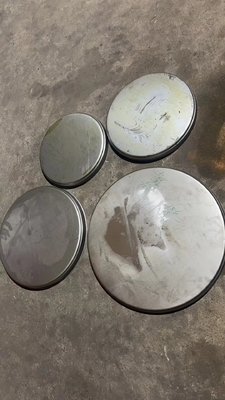

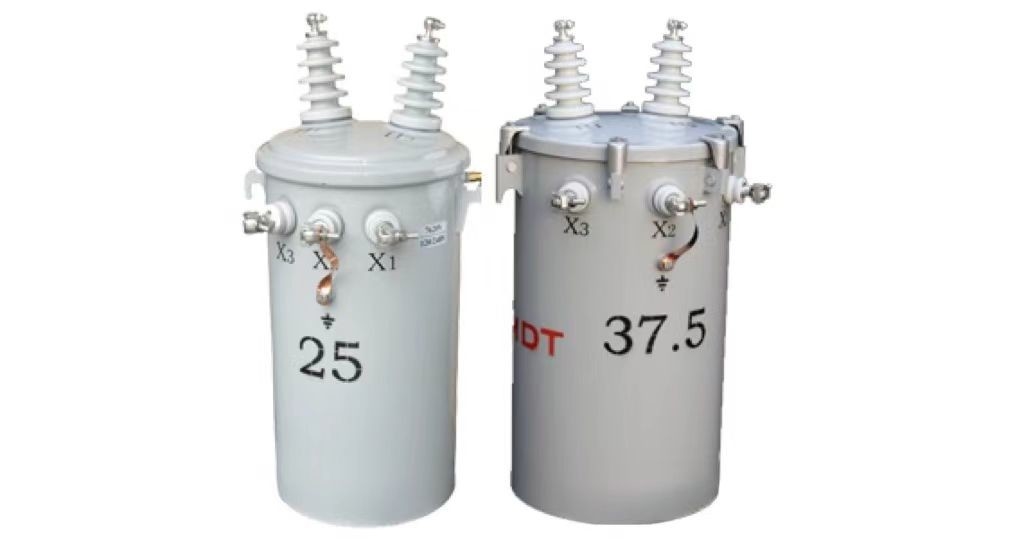

250 τόνων υδραυλικός πρέσος για την κατασκευή κάλυψης δεξαμενής μετασχηματιστή

Περιγραφή της τεχνικής πρότασης

1Το περιβάλλον εργασίας του μηχανήματος

●Θερμοκρασία: 0 °C -50 °C.

●Η υγρασία: σχετική υγρασία κάτω από 35%-65%.

●Πρόταση: 380V 50Hz.

●Τοποθέτηση: λιγότερη σκόνη

● Υψόμετρο: κάτω από 1000 μέτρα

2,Βασικές τεχνικές παραμέτρους της μηχανής

3,Προμήθεια βασικών υποστηρικτικών μερών:

4,Απόδοση και χαρακτηριστικά:

Η μηχανή αυτή διαθέτει ανεξάρτητο μηχανισμό ισχύος και ηλεκτρικό σύστημα και υιοθετεί κεντρικό έλεγχο κουμπιού.Το υδραυλικό σύστημα υιοθετεί ενσωματωμένες βαλβίδες plug-inΜε συμπαγή δομή, ευαίσθητη και αξιόπιστη δράση.Η εργασιακή πίεση και το εύρος μετακίνησης αυτής της σειράς προϊόντων μπορούν να ρυθμίζονται σύμφωνα με τις ανάγκες εργασίας.

5,Σύνοψη δομής:

Η μηχανή αυτή αποτελείται από δύο κύρια μέρη: τον κύριο κινητήρα και τον μηχανισμό ελέγχου, οι οποίοι συνδέονται μέσω αγωγών πετρελαίου και ηλεκτρικών συσκευών για να σχηματίσουν ένα σύνολο.,συσκευή κύλινδρου κλπ. Ο μηχανισμός ελέγχου αποτελείται από υδραυλικό σταθμό αντλίας, ηλεκτρικό κουτί, κινητή κονσόλα ελέγχου κλπ.Η δομή και οι λειτουργίες κάθε τμήματος περιγράφονται ως εξής::

1)Σώμα μηχανής

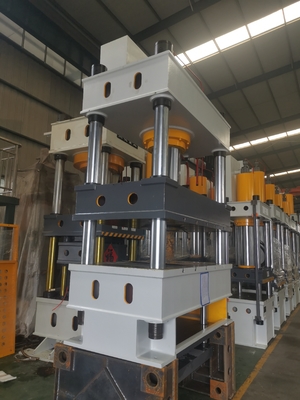

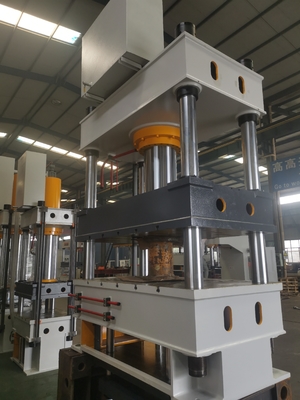

Το σώμα αυτής της μηχανής υιοθετεί μια δομή τριών δομών και τεσσάρων στήλων: αποτελείται από άνω διασταυρούμενη δέσμη, ολισθητήρα, πάγκο εργασίας, κύλινδρο, υδραυλική πλάκα, στήλη, σύστημα ελέγχου,και εξαρτήματα ηλεκτρικού συστήματος.

2) Κύλινδρο κύριο

Το κύριο μπλοκ κυλίνδρου είναι στερεωμένο στο τραπέζι και το κάτω άκρο της ράβδου του έμβολο συνδέεται με μια φλάντσα, ένα μπουλόνι και έναν συρόμενο.Η κεφαλή του έμβολο χωρίζεται σε δύο θαλάμους πετρελαίου με δαχτυλίδια σφράγισης τύπου YX σε αντίθετες κατευθύνσειςΟ εξωτερικός κύκλος του μανδύα καθοδήγησης είναι εξοπλισμένος με δαχτυλίδι O, ο οποίος κλειδώνεται με τη φλάντσα και το μπουλόνι για να εξασφαλίζεται η σφράγιση της θύρας του κυλίνδρου.Εγκαταστήστε ένα δαχτυλίδι σκόνης στην φλάντσα του κυλίνδρου για να εξασφαλιστεί η πρόληψη της σκόνης της ράβδου του έμβολο.

3) Συσκευή περιορισμού εμβέλειας

Η συσκευή ορίου είναι εγκατεστημένη στη δεξιά πλευρά του μηχανήματος και χρησιμοποιείται κυρίως για τον έλεγχο της απόστασης κίνησης του συρόμενου.

4) Υδραυλικός σταθμός

Η υδραυλική αντλία αποτελείται από δεξαμενή ελαίου, αντλία έλξης με άξονα, ηλεκτροκινητήρα, διπλή βαλβίδα, φίλτρο ελαίου υψηλής πίεσης και φίλτρο αέρα.που είναι εγκατεστημένο στη δεξιά πλευρά της μηχανής.

Η δεξαμενή καυσίμου είναι κατασκευασμένη από εξαρτήματα που έχουν συγκολληθεί σε χαλύβδινη πλάκα Q235 και τοποθετείται στο μπροστινό άκρο μετρητής πίεσης για την παρατήρηση της πίεσης.Εγκαταστήστε ένα μετρητή επιπέδου στην δεξαμενή πετρελαίου για την παρατήρηση του επιπέδου του πετρελαίουΈνα φίλτρο πετρελαίου υψηλής πίεσης αυτοσφραγισμού εγκαθίσταται στην πύλη αναρρόφησης της αντλίας πετρελαίου για να εξασφαλιστεί η καθαριότητα της αντλίας και του υδραυλικού συστήματος.Ένα φίλτρο αέρα είναι εγκατεστημένο στο πάνελ της δεξαμενής καυσίμου, και το άνω κάλυμμα μπορεί να ανοίξει για ανεφοδιασμό.

5) Αξιακή αντλία έμβολο

Αυτό το υδραυλικό σύστημα υιοθετεί την αξιωτική αντλία έμβολο YCY14-1B. Οι οδηγίες μπορούν να βρεθούν στο εγχειρίδιο χρήσης της αξιωτικής αντλίας έμβολο, και δεν υπάρχει επισκόπηση εδώ.

6) Βαλβίδα διπλής καμπάνιας

Η δομή του αποτελείται κυρίως από συσσωρευτικά μέρη, πλακέτες κάλυψης ελέγχου, βαλβίδες ελέγχου πιλότου και ενσωματωμένα μπλοκ βαλβίδων,

α. Το συστατικό που συνδέεται αποτελείται από μια εισαγωγή βαλβίδας, μια σφραγίδα, ένα σώμα βαλβίδας κλπ. Μπορεί να είναι μια βαλβίδα κώνου ή μια δομή βαλβίδας τροχιάς. Η κύρια λειτουργία του είναι να ελέγχει την κατεύθυνση, την πίεση, το ρυθμό ροής,κλπ.. της ροής πετρελαίου στο κύκλωμα πετρελαίου.

Η πλάκα κάλυψης ελέγχου αποτελείται από διάφορα στοιχεία ελέγχου μικροπλότου και άλλα υδραυλικά στοιχεία που ενσωματώνονται στην πλάκα κάλυψης.Ο συνδυασμός διαφόρων ενσωματωμένων συστατικών ελέγχου μικροπυροβολέα και βαλβίδες ελέγχου πιλοτικού μπορεί να ελέγξει την κατάσταση λειτουργίας της βαλβίδας plug-inΗ πλάκα κάλυψης ελέγχου χωρίζεται σε πλάκα κάλυψης ελέγχου κατεύθυνσης, πλάκα κάλυψης ελέγχου πίεσης και πλάκα κάλυψης ελέγχου ροής.

γ. Η βαλβίδα ελέγχου πιλότου είναι εγκατεστημένη στην πλάκα κάλυψης ελέγχου για τον έλεγχο της δράσης της ηλεκτρομαγνητικής κατευθυντήριας βαλβίδας που συνδέεται και τα στοιχεία της είναι ηλεκτρομαγνητικές κατευθυντικές βαλβίδες.

δ. Το ενσωματωμένο μπλοκ βαλβίδας χρησιμοποιείται για την εγκατάσταση συσσωρευτών, κάλυψεων ελέγχου και άλλων βαλβίδων ελέγχου, καθώς και για την επικοινωνία με τα κύρια κυκλώματα πετρελαίου και τα κυκλώματα ελέγχου.

6,Επισκόπηση του υδραυλικού συστήματος

Το υδραυλικό σύστημα αποτελείται από συσκευές μετατροπής ενέργειας (αντλίες και φιάλες πετρελαίου), καθώς και συσκευές μεταφοράς ενέργειας (τεχνητές δεξαμενές πετρελαίου, αγωγούς πετρελαίου) κλπ. Με τη βοήθεια ηλεκτρικού ελέγχου του συστήματος,οδήγηση του διακινητή για να ολοκληρώσει διάφορους κύκλους δράσης.

7,Ηλεκτρικό σύστημα ελέγχου

1Το μηχάνημα είναι εξοπλισμένο με ένα ανεξάρτητο ηλεκτρικό κουτί ελέγχου, το οποίο μπορεί να κινεί ελεύθερα και τις δύο πλευρές του εξοπλισμού, και συγκεντρωτικά κουμπιά ελέγχουν τη λειτουργία ολόκληρου του μηχανήματος.

8,Λειτουργικό σύστημα

1) Διαθέτει δύο τρόπους λειτουργίας: μετρητή και ημιαυτόματη και δύο λειτουργίες διαδικασίας: σταθερή ροή και σταθερή πίεση.

2) Η κίνηση του διακόπτη ρυθμίζεται με μια συσκευή ελέγχου διακόπτη χωρίς επαφή.

3) Η πίεση του κυλίνδρου ρυθμίζεται από τη βαλβίδα ρύθμισης πίεσης.

4) Ο χρόνος διατήρησης της πίεσης μπορεί να ρυθμιστεί ελεύθερα
