Μια ενδοθερμική γεννήτρια αερίου είναι μια ατμόσφαιρα που παράγεται με ανάμειξη ακατέργαστου αερίου (φυσικού αερίου ή προπανίου) με μια ορισμένη ποσότητα αέρα, υπό την επίδραση υψηλής θερμοκρασίας και καταλύτη,μέσω ατελούς αντίδρασης καύσηςΤο αέριο RX μπορεί να χρησιμοποιηθεί ως αέριο φορέα σε εξοπλισμό χημικής θερμικής επεξεργασίας ή ως προστατευτική ατμόσφαιρα για θέρμανση κλιβάνων.έχει τα χαρακτηριστικά χαμηλού λειτουργικού κόστους και υψηλού βαθμού αυτοματοποίησης για χημική θερμική επεξεργασία, ειδικά ως βασική ατμόσφαιρα για την προστασία από την καρβουρίωση και το αναψύκωμα σε ελεγχόμενη ατμόσφαιρα.μπορεί να βελτιώσει σημαντικά την ποιότητα της καρβουρίσματος και να προστατεύσει αποτελεσματικά το υλικό από την αποκαρβουρίσση• Λύση πολλών προκλήσεων που σχετίζονται με την ατμόσφαιρα κατά τη διάρκεια της διαδικασίας θερμικής επεξεργασίας.
Η εξίσωση αντίδρασης RX ατμόσφαιρας είναι η ακόλουθη:
2CH4+ O2 = 2CO + 4H2
Η αντίδραση μεταξύ φυσικού αερίου και οξυγόνου
2CH4 + O2 + 3,84N2 = 2CO + 4H2 + 3,84N2
Η αντίδραση μεταξύ φυσικού αερίου και αέρα
Το αέριο RX που παράγεται από αέρα φυσικού αερίου αποτελεί ιδανική προστατευτική ατμόσφαιρα θερμικής επεξεργασίας, με τα ακόλουθα συστατικά:
CO: 19,0-21,0%, H2: 39,0-40,5%, N2: 38,5-40,0%· CH4:<0,5%, CO2:<0,5%, σημείο δροσιάς: 4 °C -+8 °C

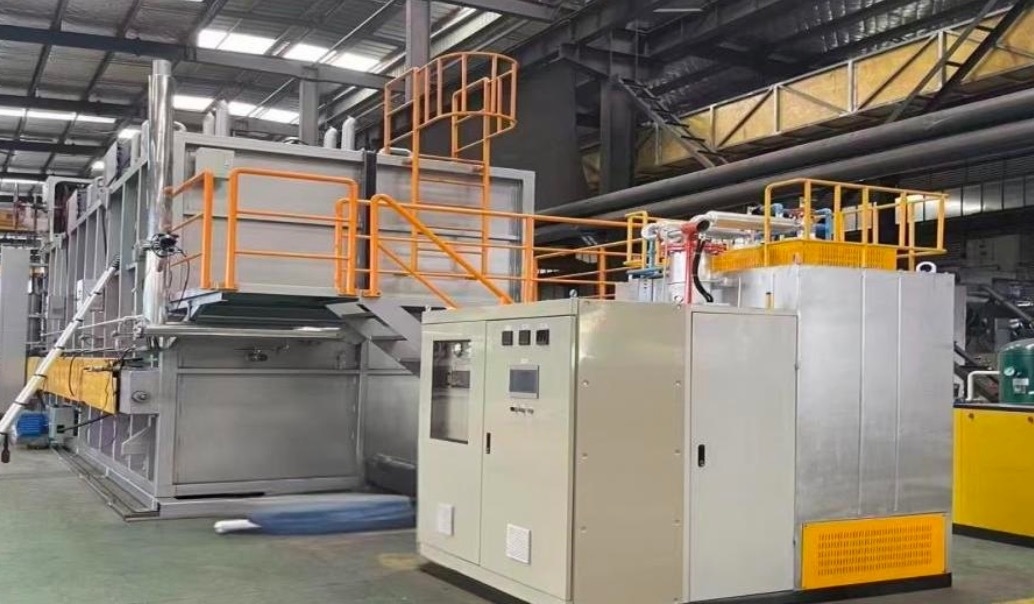

Μια ενδοθερμική γεννήτρια αερίου αποτελείται από σώμα φούρνου και υλικά μόνωσης, σύστημα θέρμανσης, τμήμα παροχής αερίου, τμήμα παραγωγής αερίου, τμήμα παραγωγής αερίου,μετρητή και τμήμα ελέγχου της ατμόσφαιραςΤο αέριο RX που παράγεται από τη γεννήτρια έχει σταθερή σύνθεση και πραγματοποιείται τακτική καύση άνθρακα.ο χρόνος λειτουργίας μιας μόνος εκκίνησης μπορεί να υπερβαίνει το ένα έτοςΤο κόστος παραγωγής του αερίου RX ανά κυβικό μέτρο είναι πολύ χαμηλότερο από αυτό της ρωγμάτωσης μεθανόλης ή της έγχυσης σταγονιδίων.
Υλικά στεγνώσεων και υλικά στεγνώσεων του σπιτιού:
Το κέλυφος του φούρνου κατασκευάζεται με συγκόλληση πλακών από χάλυβα με τοπικά ενισχυμένα τμήματα από χάλυβα και το εξωτερικό κέλυφος τοποθετείται σε δομική βάση από χάλυβα.Η βάση θα υποστηρίξει ολόκληρη τη γεννήτρια συναρμολόγησηΤο ανώτατο κάλυμμα του φούρνου είναι μια κινητή κατασκευή.Υπάρχουν τρύπες εισαγωγής θερμοσύνδεσης στην πλευρά για τον έλεγχο της θερμοκρασίας.
Το δοχείο αντίδρασης είναι κατασκευασμένο από 2535 υψηλής θερμοκρασίας κράμα ανθεκτικού στη θερμότητα χάλυβα, το οποίο έχει μακρά διάρκεια ζωής.
Η μοναδική δομή αναστολής μπορεί να παρέχει καταλυτική απόδοση και να μειώσει την παραγωγή μαύρου άνθρακα.
Σφαιρίδιο μόνωσης: Η κορυφή, το κάτω μέρος και οι πλευρές του φούρνου αποτελούνται από διπλωμένα μπλοκ από ίνες πυριτικού αλουμινίου.
Η αύξηση της θερμοκρασίας του εξωτερικού τοιχώματος του καυστήρα είναι ≤ θερμοκρασία περιβάλλοντος + 45C.
Σύστημα θέρμανσης:
Αποτελείται από θερμό ζεύγη, ρυθμιστές θερμοκρασίας, ρυθμιστές ισχύος, θερμαντήρες κλπ.
Μια μονάδα θέρμανσης είναι εξοπλισμένη με θερμοσύνδεσμο ελέγχου για τον έλεγχο της θερμοκρασίας και άλλο θερμοσύνδεσμο παρακολούθησης για τον έλεγχο του συναγερμού υπερθέρμανσης,που σταματά τη θέρμανση όταν η θερμοκρασία είναι πολύ υψηλή.
Ο έλεγχος της θερμοκρασίας μετριέται με θερμοσύνολα, ο υπολογισμός PID εκτελείται από ελεγκτές θερμοκρασίας και η μέθοδος SCR χρησιμοποιείται για την επίτευξη ελέγχου της θερμοκρασίας.
Το καλώδιο αντίστασης θέρμανσης είναι κατασκευασμένο από αλουμίνιο χρωμίου σιδήρου υψηλής θερμοκρασίας, με μακρά διάρκεια ζωής.
Η θέρμανση είναι εγκατεστημένη με κρεμασμένο τρόπο, με τη θέρμανση να εισάγεται από την κορυφή για εύκολη συντήρηση, και δεν χρειάζεται να σταματάτε για μεγάλο χρονικό διάστημα για να αντικαταστήσετε τη θέρμανση.
Ρυθμιστής θερμοκρασίας 2 σετ
Θερμοσύνδεσμο (θερμοσύνδεσμο τύπου S) 1400 °C 2 τεμάχια
Ρυθμιστής ισχύος 1 σύνολο
Σημείωση: Πλεονεκτήματα της χρήσης ηλεκτρικής θέρμανσης
Η θέρμανση με αέριο ήταν η κύρια μέθοδος για τις γεννήτριες, και τα τελευταία σχόλια στην περιοχή δείχνουν ότι η ηλεκτρική θέρμανση έχει σημαντική βελτίωση της ποιότητας παραγωγής αερίου από τις γεννήτριες,εκδηλώνεται κυρίως στις ακόλουθες πτυχές::
1Η θέρμανση με δύο ζώνες βελτιώνει σημαντικά την ομοιότητα θερμοκρασίας των άνω και κατώτερων τμημάτων του δοχείου αντίδρασης.
2Η αποτελεσματικότητα του καταλύτη βελτιώνεται, μειώνοντας σημαντικά τη δημιουργία αποθεμάτων άνθρακα και η ποιότητα του αερίου Rx είναι υψηλή.
3Ο θερμαντής του κλουβίου σκίουρου είναι εύκολος στην αντικατάσταση και εύκολη στη συντήρηση σε μεταγενέστερο στάδιο.
4Η διάρκεια ζωής του σώματος του κλιβάνου και της κατσαρόλας αντίδρασης έχει παραταθεί σημαντικά.
5. Δεν επηρεάζεται από την ποιότητα του φυσικού αερίου
Τμήμα τροφοδοσίας αερίου
1Μαγνητικός μετρητής ροής
2Ηλεκτρονικός ρυθμιστής ροής
3- Φουσκωτής ριζών.
4.Συνδετήρας πίεσης και μετρητή πίεσης
5. βαλβίδα ηλεκτροσόκ ελέγχου ασφαλείας
6. βαλβίδα ελέγχου φλόγας
7- Σύνθεση των συσκευών διανομής και ανάμειξης κλπ.
8- Διαμορφώστε ηλεκτρονική επιθεώρηση της πίεσης εισόδου, διακόπτη πίεσης και μετρητή πίεσης, φίλτρο εισόδου, βαλβίδα ηλεκτρονικού ελέγχου ασφαλείας, μέτρο ροής μάζας, βαλβίδα ελέγχου φλόγας,συσκευή διανομής και ανάμειξης, κλπ.
Το πρώτο μέρος είναι υπεύθυνο για την παροχή, με συνολική περιεκτικότητα σε θείο μικρότερη από 10 χιλιοστά ανά κυβικό μέτρο.
Μέρος παραγωγής αερίου
Το τμήμα παραγωγής αερίου αποτελείται από δεξαμενή αντίδρασης και καταλύτη.με καταλύτες μπλοκ με βάση το νικέλιο που είναι διατεταγμένοι μέσα στο σωλήνα, που βρίσκεται στο μέσο και το κάτω μέρος της δεξαμενής αντίδρασης, για να καταλύσει την αντίδραση ρωγμάτωσης του μικτού αερίου.
Με ειδικά προσαρμοσμένους καταλύτες με βάση το νικέλιο, η περιεκτικότητα σε οξείδιο του νικέλου είναι υψηλότερη από 12%, η οποία είναι 10% υψηλότερη από την περιεκτικότητα σε οξείδιο του νικέλου που χρησιμοποιείται σε συνηθισμένες γεννήτριες.Η καταλυτική επίδραση και η διάρκεια ζωής του καταλύτη είναι σημαντικά καλύτερες από τους συνήθεις καταλύτες, και η πιθανότητα εναπόθεσης άνθρακα μειώνεται σημαντικά.
Το τμήμα εξόδου αερίου αποτελείται από ψυγείο αερίου, μετρητή πίεσης διακόπτη πίεσης, ομάδα βαλβίδων εξόδου, ανίχνευση θερμοκρασίας, σύστημα σταθερής φλόγας, σύστημα ελέγχου πίεσης, συλλέκτη άνθρακα κλπ.
Ο ψυκτικός μηχανισμός αερίου αποτελείται από δύο μέρη: τον τύπο του αγωγού και τον τύπο του αγωγού. Ο τύπος του αγωγού ψύχεται γρήγορα το παραγόμενο αέριο για να αποφευχθεί η κατάπτωση μαύρου άνθρακα.Το ψυγείο είναι φτιαγμένο από σωλήνες από ανοξείδωτο χάλυβα, που είναι καθαρές και δεν φραγίζονται εύκολα. Εγκαταστήστε ένα δευτερεύον ψυγείο στον συλλογισμό για την ψύξη του αερίου και να εξασφαλιστεί ότι τα όργανα αγωγών, οι μετρητές ροής κλπ. λειτουργούν εντός ασφαλών θερμοκρασιών.Πίεση
Όταν η πίεση είναι υψηλότερη από το καθορισμένο εύρος, ενεργοποιείται η διάταξη ελάφρυνσης πίεσης.Όταν η ανακούφιση πίεσης δεν μπορεί να ανταποκριθεί στις απαιτήσεις, η διάταξη προστασίας πίεσης ενεργοποιείται και η παροχή αερίου εισόδου διακόπτεται.ένα σήμα συναγερμού θα εκδοθεί και θα συμβεί αλυσιδωτή αντίδραση στη γεννήτριαΗ βαλβίδα εξόδου είναι ένα σύνολο αυτοματοποιημένων βαλβίδων διατήρησης και απελευθέρωσης πίεσης, που εξασφαλίζουν τη σταθερότητα και την αξιοπιστία της παραγωγής αερίου.
Το σύστημα ελέγχου της πίεσης περιλαμβάνει έναν ανιχνευτή πίεσης εξόδου και μια συσκευή ανακούφισης πίεσης.,όταν η πίεση του αγωγού υπερβαίνει την ασφαλή τιμή, η βαλβίδα ελάφρυνσης πίεσης ανοίγει και εξασφαλίζει ότι δεν υπάρχει απώλεια πίεσης.
Ο συλλέκτης άνθρακα είναι μια ειδική συσκευή με μια βαλβίδα εγκατεστημένη στην έξοδο για τη συλλογή άνθρακα και νερού από τον αγωγό.τα πλεονεκτήματα της ψύξης του κυκλοφορούντος νερού είναι:
Υψηλή αποδοτικότητα ψύξης·
Μεγάλη μείωση της παραγωγής σκόνης άνθρακα.
Ανήκουν σε "στατικές συσκευές" με χαμηλό θόρυβο·
Σε σύγκριση με τις συσκευές ψύξης με αέρα, έχει μεγαλύτερη διάρκεια ζωής και είναι εύκολη και γρήγορη στη συντήρηση.
Το περιβάλλον γύρω από το εργαστήριο είναι καλό.
Ηλεκτρικό ντουλάπι ελέγχου
Το ηλεκτρικό ντουλάπι ελέγχου της γεννήτριας είναι εγκατεστημένο δίπλα στη γεννήτρια.εγκαθίστανται στο πάνελ του κουτιού ελέγχουΣτο εσωτερικό, υπάρχουν διακόπτες τροχιάς θερμαντήρων, διακόπτες τροχιάς για κάθε κινητήρα και παροχή ενέργειας ελέγχου, μετασχηματιστές ελέγχου, επαφές, αναμεταδιδαστές ελέγχου, PLC, κλπ.
χαρακτηριστικό:
Καλή διαισθητικότητα
Λειτουργεί αναλυτής τριών εξαρτημάτων
Μείωση σημαντικά της δημιουργίας αποθεμάτων άνθρακα
Μέτρηση άμεσα του CO2 και έλεγχος βασικών παραμέτρων·
Η μέτρηση του CO μπορεί να αντικατοπτρίζει την ποιότητα του φυσικού αερίου και έχει μεγάλη σημασία αναφοράς για τον εξοπλισμό αερίου.η οποία είναι ευεργετική για την ετήσια συντήρηση;
Με τη χρήση ανάλυσης τριών αερίων σε συνδυασμό με έλεγχο σημείου δροσιάς, η σύνθεση του αερίου είναι σταθερή και αξιόπιστη και η ατμόσφαιρα RX κυμαίνεται λιγότερο.
Η απομακρυσμένη παρακολούθηση, βολική και γρήγορη, επιτυγχάνει την επί τόπου διαχείριση, την απομακρυσμένη εξυπηρέτηση και άλλα πλεονεκτήματα!
Χαρακτηριστικά γεννήτριας:
1. Να ανταποκρίνεται στην απαίτηση για 24ωρη αδιάλειπτη παροχή φυσικού αερίου·
2Τα κύρια αξεσουάρ είναι όλα επιλεγμένα από τα εμπορικά αξεσουάρ.
3. Να σχηματίσουν ένα τοπικό δίκτυο LAN για τον εξοπλισμό και να παρέχουν ανταλλαγή δεδομένων
4- Εμπειρία στην παραγωγή, την έναρξη λειτουργίας, την κατασκευή και την εγκατάσταση σωλήνων νέων γεννήτριων για να εξασφαλιστεί η ασφαλής χρήση τους στην εγκατάσταση·
5- ένα ειδικά σχεδιασμένο ζεστό ραβδί χρησιμεύει ως στοιχείο θέρμανσης, καθιστώντας την συντήρηση και την αντικατάσταση βολική και γρήγορη·
6Η θερμοκρασία μετράται με υψηλής ακρίβειας όργανα, εξασφαλίζοντας σταθερό και αξιόπιστο έλεγχο.
Η παραγωγή αερίου υιοθετεί μονάδα ελέγχου μονάδας μεταφοράς πίεσης, η οποία πραγματοποιεί σταθερή πίεση και παραγωγή αερίου κατόπιν ζήτησης,και μπορεί να προσαρμοστεί αυτόματα στις παρεμβολές των καθημερινών ενεργειών, όπως η προσαρμογή της εξωτερικής ατμόσφαιρας, διακόπτης, φυσήματος κ.λπ. στην παραγωγή αερίου·
Ο ηλεκτρονικός αναλυτής αερίων μπορεί να μετρήσει το CO%, το CO2% και το CH4% στο αέριο σε πραγματικό χρόνο.και ηλεκτρονικό έλεγχο της διαδικασίας αντίδρασηςΤο σύστημα είναι ικανό να εναλλάσσει τη χρήση αερίου μεταξύ μιας ή περισσοτέρων μονάδων αερίου.
Υιοθέτηση του συστήματος αυτόματου ελέγχου PLC της Taiwan Yonghong:

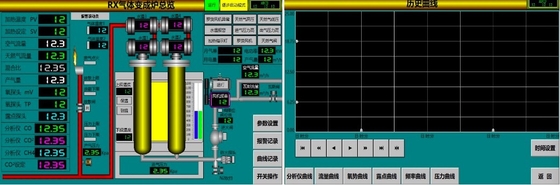

Χρησιμοποιώντας την οθόνη αφής υψηλής ευκρίνειας Kunlun Tongtai για την καταγραφή και προβολή επιχειρησιακών δεδομένων·
Ο ηλεκτρικός εξοπλισμός χαμηλής τάσης υιοθετεί προϊόντα Schneider, με τερματικά καλωδίων Weidmuller και πολλαπλές συσκευές ασφαλείας και συναγερμούς, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία του συστήματος.
Όταν υπερβαίνουν οι εσωτερικές παραμέτρους, το σύστημα ειδοποιεί τον χειριστή για επαναφορά μέσω ηχητικών και φωτεινών συναγερμών.
Χρησιμοποιώντας ειδικά προσαρμοσμένους καταλύτες, η περιεκτικότητα σε οξείδιο του νικελίου υπερβαίνει το 12% (συνήθως το 10%), με αποτέλεσμα μακράς διάρκειας ζωής και πιο σταθερά στοιχεία παραγωγής αερίου.
υιοθέτηση ειδικά σχεδιασμένου συστήματος βαλβίδων καθυστέρησης φλόγας για την αποτελεσματική προστασία αγωγών και εξοπλισμού·
Μονωδική σχεδίαση, ισχυρή εναλλαξιμότητα και εύκολη συντήρηση.
Μια κίνηση με ένα κλικ, εύκολη λειτουργία επί τόπου.
- Ποια είναι η ονομαστική παραγωγή αερίου;
---- Το παραγόμενο αέριο είναι περίπου 20% μονοξείδιο του άνθρακα, 40% υδρογόνο και 40% άζωτο.
Ποια είναι η ονομαστική κατανάλωση αερίου;
----- Με βάση μέγιστη παραγωγή φυσικού αερίου 30 κυβικών μέτρων ανά ώρα,κατανάλωση φυσικού αερίου 6 κυβικών μέτρων·
Ποιο είναι το βάρος του έτοιμου εξοπλισμού;
---Το συνολικό βάρος του εξοπλισμού είναι περίπου 3 τόνοι
- Πώς κατασκευάζεται η αντίσταση (χύτευση ή συγκόλληση);
Το σώμα του αντιδραστήρα της γεννήτριας είναι φυγοκεντρικά, και η άκρη της προσώπου σύνδεσης είναι συγκολλημένη με φλάντσα!
- Πώς αλλάζει ο καταλύτης στην αντίδραση;
Ο καταλύτης συγκεντρώνει επιφανειακά και ενεργοποιεί τα αντιδραστήρια μόρια μέσω φυσικής ή χημικής προσρόφησης, αποδυναμώνοντας τους αρχικούς χημικούς δεσμούς τους και προωθώντας το σχηματισμό νέων δεσμών.
Ποιο είναι το βάρος της αντίδρασης με τον καταλύτη;
Βάρος = δεξαμενή + καταλύτης = Περίπου 100 κιλά
Είναι δυνατόν να αποσυναρμολογηθεί χωρίς ακτίνα γερανού;
Συνιστάται η χρήση αυτοκινήτου ή κινητού ανυψωτήρα αλυσίδας για την εξόρυξη της κατσαρόλας αντίδρασης.πρέπει να εκχυλίζεται σε θερμοκρασία δωματίου για να αποφεύγονται εγκαύματα και βλάβες στο θερμαντικό στοιχείο που προκαλούνται από ακατάλληλη εκχύλιση!
- Ποιοι είναι οι κανονισμοί προγραμματισμένης συντήρησης;
Ο κύκλος συντήρησης είναι 6 μήνες
Σχέδιο: Καύση άνθρακα, καθαρισμός φίλτρων, καθαρισμός αγωγών
- Τι είναι το σύστημα ασφαλείας;
Πολλαπλές προστασίες για υπερθερμοκρασία, υπερήταση και ανοιχτό κύκλωμα,
- Ποια είναι η τιμή του κόστους της εποπτείας της εγκατάστασης;
Ο πελάτης πληρώνει το κόστος της βίζας, το αεροπορικό εισιτήριο, το φαγητό, το ξενοδοχείο, το νερό, την τοπική μεταφορά και την ημέρα 1000 RMB μισθό.
