Αυτοματοποιημένη γραμμή κοπής από κυλίνδρους σε πλάκες για στρογγυλές και τετραγωνικές πλάκες

Τρία σε μία αυτόματη γραμμή παραγωγής τροφοδοσίας, κοπής και στοιβάσματος

Τεχνική πρόταση

Σύμφωνα με τις ανάγκες παραγωγής του μέρους Α, το μέρος Β σχεδιάζει και κατασκευάζει σύμφωνα με τις απαιτήσεις του μέρους Α.Μετά από διαβούλευση μεταξύ του τεχνικού τμήματος της εταιρείας μας και του τμήματος μηχανικής, σας παρέχουμε τώρα το ακόλουθο απόσπασμα και πρόταση:

1) 1 σύνολο υδραυλικού φορτωτικού καροτσού

2) 1 σύνολο υδραυλικών αποσύρσεων βαρέων χρήσεων

3) 1 σύνολο συσκευής τροφοδοσίας

4) 1 σύνολο τροφοδοτήρα εξισορρόπησης σερβο

5) 1 σύνολο MG2-200T κλειστού διπλού τυπωτήρα

6) 1 σύνολο τελικής μεταγωγικής ταινίας

7) 1 σύνολο απλών συσκευών στοίβασης

8) 1 σετ μεταγωγικής ταινίας απορριμμάτων

9) 1 σύνολο υδραυλικού συστήματος

10) 1 σύνολο ηλεκτρονικού συστήματος ελέγχου

• Ικανότητα εξοπλισμού::

1- Υλικό κυλίνδρων: φύλλα από ψυχρή έλαση/χαλβανισμένα φύλλα/χαλβανισμένα φύλλα/χαλβανισμένα φύλλα και άλλα μεταλλικά κυλίνδρια

2Δυνατότητα τροφοδοσίας: 0,3 mm ~ 3,2 mm

3. πλάτος τροφοδοσίας: 100mm~1000mm

4Εσωτερική διάμετρος υλικού (τροφή): ± 480 mm~± 530 mm

5Εξωτερική διάμετρος υλικού (μέγιστο): ± 1400 mm

6Βάρος κυλίνδρου: Το μέγιστο βάρος του εισερχόμενου κυλίνδρου είναι 5 τόνοι.

7. μήκος τροφοδοσίας: 0mm~9999.99mm.

8Ταχύτητα τροφοδοσίας: 0-16m/min.

9Ακριβότητα τροφοδοσίας: 0-1000 mm: ± 0.15

10Δυνατότητα ισχύος: ≤ 245N/mm2

11Δυνατότητα τράβηξης: ≤ 392N/mm2

12- Κατεύθυνση λειτουργίας της μονάδας: απέναντι στον πίνακα ελέγχου από αριστερά προς τα δεξιά (ο πελάτης μπορεί να επιλέξει)

13. Χρώμα του εξοπλισμού: Το κύριο σώμα του εξοπλισμού είναι ψεκασμένο με άσπρο, και τα κινητά μέρη είναι κίτρινα χρώματα προειδοποίησης (οι πελάτες μπορούν να επιλέξουν))

二,Περιβαλλοντικές συνθήκες που απαιτούνται για τον εξοπλισμό

1Θερμοκρασία περιβάλλοντος: -10-40 °C

2Σχετική υγρασία: ≤ 90%

3Δραστηριώδης τροφοδοσία: AC380V ± 10%, 50HZ ± 2% σύστημα τριών φάσεων τεσσάρων καλωδίων

4Πίεση συμπιεσμένου αέρα: 0,5 MPa

三,Σύνθεση και περιγραφή του εξοπλισμού:

1,Υδραυλική άμαξα φόρτωσης

5. Τεχνικές παραμέτρους

5. Περιγραφή λειτουργίας: Χρησιμοποιείται για την ομαλή μεταφορά του κυλίνδρου υλικού στον κύριο άξονα του ράφου υλικού.Χρησιμοποιείται για να ανυψώσει το τέλος του υλικού κατά τη διάρκεια της διαδικασίας ξετυλίγματος και τροφοδοσίας, έτσι ώστε η ζώνη υλικού να μπορεί ομαλά να εισέλθει στη μηχανή ισοπέδωσηςΤο φορτηγό είναι εξοπλισμένο με ένα material roll anti tipping baffle, το οποίο μπορεί να αποτρέψει αποτελεσματικά το material roll από την ανατροπή κατά τη μεταφορά υλικών με μικρότερα ζευγάρια.
5. Η κύρια δομή του τροφοδοτικού καροτσιού αποτελείται από ανυψωτική πλατφόρμα φορτίου σε σχήμα V και κινητή βάση.
5. Εξοπλισμένο με παράλληλη κίνηση και κατακόρυφη ανύψωση, είναι βολικό να κατευθύνεται η εσωτερική τρύπα του ατσάλινου σπείρου στον κύλινδρο επέκτασης και συστολής του uncoiler·
5. Η δύναμη οριζόντιας κίνησης: Οι κινήσεις προς τα εμπρός και προς τα πίσω του καροτσιού κινούνται από υδραυλικούς κινητήρες. Η ανύψωση υιοθετεί υδραυλική ανύψωση κυλίνδρων πετρελαίου.
6. Προστασία του οχήματος από την οδήγηση εκτός της πλατφόρμας: στάση σκληρού ορίου·
5. Μέθοδος κίνησης αντιτυλίγματος: χειροκίνητη ρύθμιση·
5. Υδραυλική ισχύς: βάρος ανύψωσης ≤ 5 τόνους·

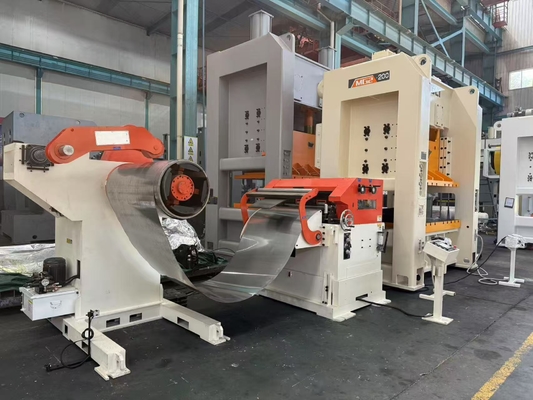

2,Υδραυλικοί βαρέοι αποστροφείς

5. Περιγραφή λειτουργίας: Η μηχανή ξετυλίγματος είναι μια πλατφόρμα υποστήριξης που στερεώνει το ρολό υλικού στο τμήμα επέκτασης και συστολής του κύριου άξονα του ράφου υλικού,υποστηρίζει την εσωτερική διάμετρο του κυλίνδρου υλικού, και περιστρέφει διαλείμματα τον κύριο άξονα για την αποσύνδεση και την εκφόρτωση μέσω της εντολής ελέγχου δακτυλίου υλικού κατά την αυτόματη λειτουργία.Αυτό περιλαμβάνει το τμήμα επέκτασης και συστολής του σπινδέλου, το μέρος του βραχίονα πίεσης και το μέρος ελέγχου δακτυλίου υλικού.
5. Τύπος φόρτωσης: μονόκεφαλο αντηφορικό
5. Μέθοδος διεύρυνσης του μανδύα του άξονα: υδραυλική διεύρυνση με λειτουργία αυτοκλείδωσης (η τροχιά δεν χαλαρώνει ακόμη και σε περίπτωση διακοπής ρεύματος)
5. Μηχανή προώθησης σπινθήρων: κινητήρας εναλλασσόμενου ρεύματος με μετατροπέα συχνοτήτων
6. Μέθοδος μετάδοσης με σπινδύλη: κινητήρας μείωσης μεταβλητής συχνότητας με μετάδοση αλυσίδας μεγάλου ύψους
5. Κατεύθυνση ξετυλίγματος του σπινέλου: τροφοδοσία από κάτω προς τα πάνω
5. Ταχύτητα τροφοδοσίας: 16m/min, ελεγχόμενη από μετατροπέα συχνότητας, με ρυθμιζόμενη ταχύτητα
5. Μέθοδος πέδησης: Η υιοθέτηση πέδησης με δίσκο, η αξιόπιστη πέδηση διασφαλίζει ότι το υλικό δεν χαλαρώνει λόγω αδράνειας και μπορεί επίσης να παρατείνει τη διάρκεια ζωής του συστήματος ισχύος
5. Χέρι πίεσης υλικού: Πριν από το άνοιγμα του υλικού, το χέρι πίεσης υλικού πιέζει την κεφαλή του υλικού για να αποτρέψει την αναπήδηση της κεφαλής του υλικού λόγω αδράνειας.που μπορεί να προκαλέσει κινδύνους για την ασφάλεια των ανθρώπωνΜετά την έλξη του υλικού προς την τροφοδοτική συσκευή, ο βραχίονας πίεσης μπορεί να ανοίξει χειροκίνητα.
5. Αρχή του βραχίονα πίεσης υλικού: ισχύς κυλίνδρου, μπορεί να ανοίξει και να κλείσει χειροκίνητα.
5. Προδιαγραφές κυλίνδρων υπό πίεση: τροχός από καουτσούκ PU
5. Ελέγχος δακτυλίου υλικού: The infrared photoelectric induction switch below the pressing arm controls the start and stop of the unwinding machine spindle by sensing the material to bring feedback signals when the material arc is sagging, εξασφαλίζοντας επαρκές και εύλογο τόξο υλικού αποσβεστικού μεταξύ της μηχανής αποσύνδεσης και του τροφοδοτητή ισοπέδωσης.

3,Συσκευή τροφοδοσίας

5. Περιγραφή λειτουργίας: Κατά την επένδυση, ο άνω τροφοδοτικός ρόλος μπορεί να ανοίγεται και να κλείνει χειροκίνητα.και η κεφαλή του υλικού μπορεί να καθοδηγείται από το uncoiler στον τροχό ισοπέδωσης
5. Τροφοδοτική κίνηση βραχίονα κλίσης: κίνηση κυλίνδρου..
5. Ρολάρια τροφοδοσίας: 2 τεμάχια, επιφάνεια ηλεκτροπληρωμένη με σκληρό χρώμιο, HRC60 ± 2

4,Υπηρεσιακή τροφοδοσία ισοπέδωσης

5. Περιγραφή λειτουργίας: Αυτός ο μηχανισμός χρησιμοποιείται κυρίως για τη διόρθωση της πτυχής πτυχής του υλικού (οδός μήκους L) ώστε να γίνει επίπεδη η επιφάνεια του,και να τροφοδοτεί το υλικό στον εξοπλισμό πίεσης σύμφωνα με το καθορισμένο μήκος και ταχύτηταΌταν υπάρχει τοπική τέντωση στην επιφάνεια του υλικού, μπορεί να μην είναι δυνατή η πλήρης διόρθωσή της.δεν είναι δυνατή η διόρθωση της κατεύθυνσης πλάτους (κατεύθυνση C) του υλικού της τροχιάς
5. Τρόπος ισχύος: σερβοκινητήρας
5. Μέθοδος ρύθμισης διόρθωσης: χειροκίνητη ρύθμιση τροχού
5. Μέθοδος εμφάνισης διόρθωσης: εκκεντρικό άκρο άξονα με πίνακα για την εμφάνιση
6. Ρολάς διόρθωσης: 9 ρολά (5 κάτω από 4) με επιφανειακή πάχυνση με επεξεργασία άλεσης σκληρού χρωμίου, HRC60 ± 2
5. Ρολάρια τροφοδοσίας: 2 τεμάχια, επιφάνεια ηλεκτροπληρωμένη με σκληρό χρώμιο, HRC60 ± 2
5. Μέθοδος οδήγησης με κυλίνδρους: οδήγηση με πλευρικά κιβώτια, τριβή των δοντιών των κιβωτίων, επίτευξη προτύπου ακρίβειας επιπέδου έξι
5. Υλικό κυλίνδρων: Υψηλής ποιότητας χαλύβδινο χαλύβδινο, σκληρυμένο, με σκληρότητα έως και HRC60 ± 2
5. Μηχανή κίνησης: ελεγκτής κινητήρα/οδηγός, διεπαφή ανθρώπου-μηχανής, ψηφιακή οθόνη, λειτουργία με οθόνη αφής.

Τροφοδοσία εξοπλισμού: τροφοδοτείται από έναν ελεγκτή κινητήρα μέσω μιας οδοντωτής συγχρονισμένης ζώνης για την τροφοδοσία των κυλίνδρων.Το υλικό του κιβωτίου είναι υψηλής κράσεως χάλυβας, το οποίο είναι αλεμένο μετά από υψηλής ακρίβειας γκάρεμα, με υψηλή ακρίβεια, αντοχή στην φθορά και μακρά διάρκεια ζωής.

5. Μέθοδος χαλάρωσης: χαλάρωση της πίεσης αέρα (5KGF/CM2)
5. Ρυθμισμός ύψους υλικού: Ηλεκτρική ρύθμιση, ύψος που καθορίζεται από τον πελάτη ± 90 mm
5. Ακριβότητα επαναλαμβανόμενης τροφοδοσίας: ± 0,15 για 0-1000 mm, ± 0,2 για μεγαλύτερη από 1000 mm
5. Ταχύτητα τροφοδοσίας: 16m/min
6. Πίνακας ικανότητας διόρθωσης

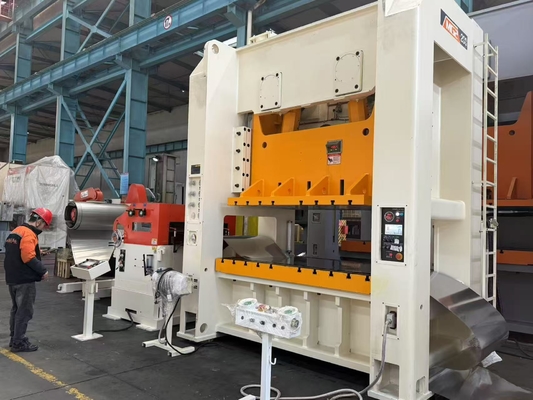

5,MG2-200T κλειστό διπλό πύργο

1Δομικά χαρακτηριστικά::

Το σώμα του μηχανή υιοθετεί μια χάλυβα πλάκα ολοκληρωμένη συγκολλημένη δομή γάντια, και το σώμα μηχανή υψηλής αντοχής πλαίσιο συγκολλείται σε ένα σύνολο, εξασφαλίζοντας μια πολύ υψηλή δυσκαμψία και αντοχή του σώματος.Το σύνολο του σώματος του μηχανικού πλαισίου θερμαίνεται στο τζάκι, εξασφαλίζοντας τη μακροχρόνια σταθερότητα της ακρίβειας του πλαισίου:

5. Ο κυλινδρικός άξονας τοποθετείται κατά μήκος, σε μικρή απόσταση από το σημείο στήριξης.Τα γρανάζια λιπαίνονται με βύθιση σε λάδι;
5. Ο κυλινδρικός άξονας τοποθετείται κατά μήκος, σε μικρή απόσταση από το σημείο στήριξης.Τα γρανάζια λιπαίνονται με βύθιση σε λάδι:
5. Εξοπλισμένες με διάταξη προστασίας κατά της πτώσης δεύτερου βαθμού·
5. Χρησιμοποιώντας συνδυασμό άκαμπτης αλυσίδας στεγνού ατμοσφαιρικού φρένου συμπλέγματος τριβής, το οποίο μεταδίδει μεγάλη ροπή και μικρή στιγμή αδράνειας, καθιστώντας την εγκατάσταση και τη συντήρηση βολικές.
6. Χρησιμοποιώντας συνδυασμό άκαμπτης αλυσίδας στεγνού ατμοσφαιρικού φρένου συμπλέγματος τριβής, το οποίο μεταδίδει μεγάλη ροπή και μικρή στιγμή αδράνειας, καθιστώντας την εγκατάσταση και τη συντήρηση βολικές.
5. Ο διακόπτης είναι μια συγκολλημένη δομή από χαλύβδινη πλάκα,και η φιάλη ελαίου υψηλής πίεσης στο εσωτερικό του συρόμενου είναι εξοπλισμένη με εισαγόμενες σφραγίδες ελαίου υψηλής πίεσης για να εξασφαλίζεται ότι δεν υπάρχει διαρροή ελαίου υψηλής πίεσης;
5. Το σύστημα προστασίας απορρέει αμέσως από το φορτίο, ο ρυθμιστής σταματά να κινείται, το σύστημα προστασίας απορρέει αμέσως από το φορτίο, το σύστημα προστασίας απορρέει αμέσως από το φορτίο, το σύστημα προστασίας απορρέει αμέσως από το φορτίο, το σύστημα προστασίας απορρέει αμέσως από το φορτίο, το σύστημα προστασίας απορρέει αμέσως από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, το σύστημα προστασίας απορρέει από το φορτίο, τοκαι ένα ηλεκτρικό σήμα εκδίδεται για την προστασία του εξοπλισμού και του καλούπι από ζημιές;
5. Το ύψος του καλού καλού καλού είναι ηλεκτρικά ρυθμιζόμενο, απεικονίζεται ψηφιακά, με ακρίβεια απεικόνισης 0,1 mm.
5. Με την υιοθέτηση οκτώ πλευρικών μακρών σιδηροδρομικών οδηγών υψηλής ακρίβειας, με υψηλή ακρίβεια καθοδήγησης και εξαιρετική διατήρηση της ακρίβειας.
5. Ο τύπος είναι εξοπλισμένος με συσκευή πνευματικής ισορροπίας, η οποία μειώνει τις δευτερεύουσες συγκρούσεις, λειτουργεί ομαλά και βελτιώνει τη δυναμική ακρίβεια του τύπου.
5. Η υιοθέτηση διπλής βαλβίδας ασφαλείας από την Ιαπωνία εξασφαλίζει την ασφάλεια και την αξιοπιστία της λειτουργίας του συμπλέκτη.
5. Εφοδιασμένο με ηλεκτρική λιπαντική λιπαντική και με προοδευτικό διανεμητή με διακόπτη ανίχνευσης σφαλμάτων λιπαντικής;
5. Ο κυλίνδρος ισορροπίας υιοθετεί χειροκίνητη λιπαντική με λεπτό λάδι, η οποία βελτιώνει τη διάρκεια ζωής του κυλίνδρου ισορροπίας.
5. Τα πνευματικά εξαρτήματα (διπλή μονάδα επεξεργασίας πηγής αέρα, βαλβίδα ρύθμισης πίεσης) υιοθετούν προϊόντα SMC.
5. Ο ηλεκτρικός έλεγχος υιοθετεί γνωστές μάρκες προγραμματιζόμενων λογικών ελεγκτών (PLC) για κεντρικό έλεγχο, εξασφαλίζοντας αποτελεσματικά την αξιοπιστία του ηλεκτρικού μέρους ελέγχου.
5. Με την υιοθέτηση ενσωματωμένου πάνελ με ηλεκτρονική κάμερα και οθόνη αφής, μπορεί να επιτύχει διάφορες ενδείξεις παρακολούθησης και σήματος.
5. Εξοπλισμένο με δύο λαμπτήρες φωτισμού μούχλας·
5. Προβλέπεται ένα σύνολο εξαρτημάτων για εύκολη φυσή.
5. Επιπλέον, ολόκληρο το μηχάνημα είναι επίσης εξοπλισμένο με δύο χειροκίνητα κουμπιά χειρισμού και διακόπτες ποδιών, επιτυγχάνοντας συνεχή, μονό και ίντσας πρότυπα λειτουργίας.

②Βασικές τεχνικές παραμέτρους

			MG2-200
Δύναμη προειδοποίησης		kN	2000
Ονομαστική διαδρομή ροής		χμ	7
Στρίψιμο		χμ	250
Χρόνοι εγκεφαλικού εγκεφάλου	σταθερό	φορές/λεπτο	35
	Μεταβλητή (προαιρετική)		25-45
Μέγιστο ύψος εγκατάστασης καλούπιας		χμ	500
Ποσότητα προσαρμογής ύψους εγκατάστασης καλούπιας		χμ	110
Μέγεθος τραπεζιού εργασίας (πρώτο και πίσω x αριστερό και δεξί x πάχος)		χμ	840 × 2250 × 170
Μέγεθος κάτω μέρος του διακανονιστή (προς τα εμπρός και πίσω x αριστερά και δεξιά)		χμ	740×1900
Μέγεθος πλευρικού ανοίγματος (πρώτο και πίσω x ύψος)		χμ	930×550
Μέγεθος της τρύπας του κλαδιού (διάμετρος x βάθος)		χμ	3-Φ60×95
Απόσταση από την άνω επιφάνεια του τραπεζιού εργασίας έως το έδαφος		χμ	1000
Απόσταση μεταξύ των στήλων		χμ	2300
Κύρια ισχύς κινητήρα		kW	18.5
πίεση αέρα		MPa	0.55

6,Τελειοποιημένο προϊόν

5. Λειτουργία: Μεταφορά των τελικών προϊόντων στην συσκευή συσσώρευσης
5. Κατασκευή μηχανής: κατασκευασμένη από χαλύβδινες πλάκες, συγκολλημένα προφίλ και μεταγωγικές ζώνες
5. Δύναμη κινητήρα: κινητήρας ρυθμίσεως ταχύτητας μεταβλητής συχνότητας 1,5 kW

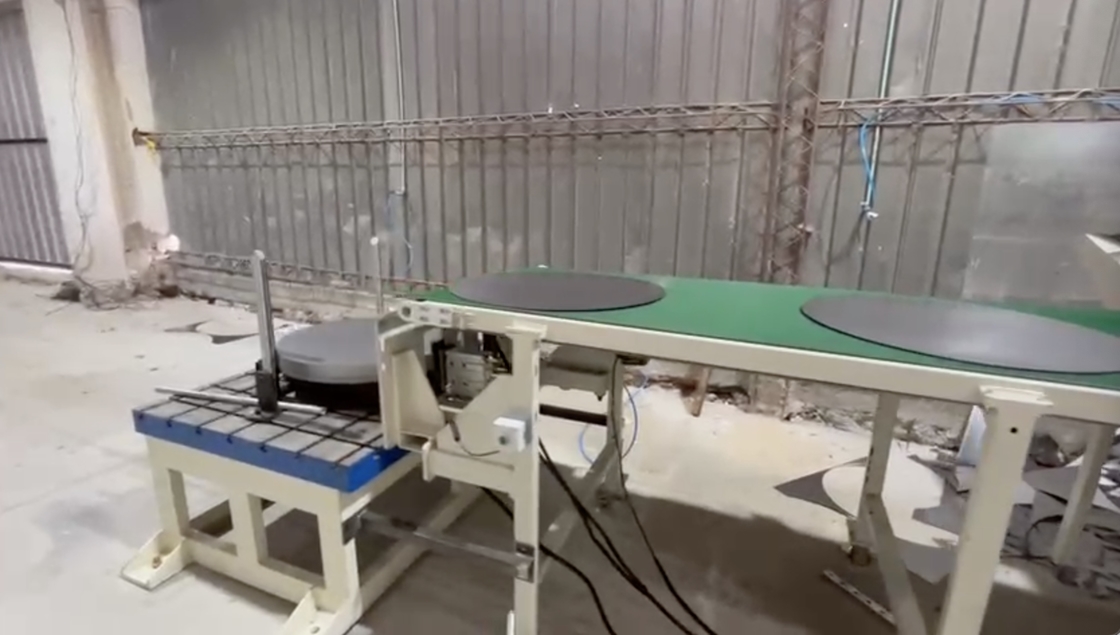

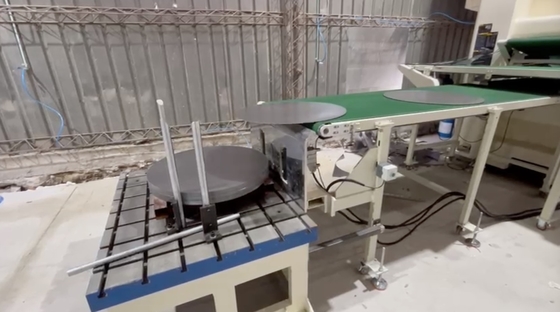

7,Απλή συσκευή στοίβασης

5. Μετά την κοπή, το υλικό στοιβάζεται σε ένα συγκεκριμένο ύψος μέσω μιας πλατφόρμας κυλίνδρων.

8,Συσκευή μεταφοράς ιμάντων

5. Λειτουργία: Μεταφορά των σφραγισμένων κυκλικών αποβλήτων στο κουτί απορριμμάτων
5. Κατασκευή μηχανής: κατασκευασμένη από χαλύβδινες πλάκες, συγκολλημένα προφίλ και μεταγωγικές ζώνες
5. Δύναμη κινητήρα: κινητήρας ρυθμίσεως ταχύτητας μεταβλητής συχνότητας 1,5 kW

9,Υδραυλικό σύστημα::

5. Το φορτηγό τροφοδοσίας και το uncoiler μοιράζονται μία μονάδα: ισχύς 1,5KW που ταιριάζει με αντλία λεπίδας 66L/min, ο κινητήρας συνδέεται ευέλικτα με την αντλία πετρελαίου, η ονομαστική πίεση είναι 10Mpa,και η μέγιστη χωρητικότητα είναι 40L;
5. Χρησιμοποίησε καθαρό υδραυλικό έλαιο 46#.
5. Μέθοδος ψύξης: Καμία

10,Πνευματικό σύστημα::

5. Ηλεκτρομαγνητική διακυβέρνηση κυκλώματος βαλβίδας και χειροκίνητης διακυβέρνησης βαλβίδας, σε συνδυασμό με διαχωρισμό νερού και αερίου, λιπαντική πετρελαϊκής ομίχλης και ρύθμιση πίεσης·
5. Η ηλεκτρομαγνητική βαλβίδα υιοθετεί προϊόντα της Taiwan Airtac·
5. Η πηγή αέρα και ο σωλήνας αέρα PU παρέχονται από τον χρήστη.

11,Σύστημα λιπαντικής::

5. Όλος ο εξοπλισμός είναι εξοπλισμένος με αντίστοιχα συστήματα αυτόματης λίπανσης για κεντρική τροφοδοσία πετρελαίου, χειροκίνητες αντλίες, χειροκίνητη ανεφοδιασμό και εξαρτήματα λιπαρών.

12,Ηλεκτρονικό σύστημα ελέγχου::

5. Η εν λόγω γραμμή παραγωγής υιοθετεί τροφοδοσία ισχύος AC 220V, 60 Hz και η διακύμανση της τάσης του δικτύου δεν πρέπει να υπερβαίνει το ± 10%·
5. Εξοπλισμένα με ένα σύνολο κύριας κονσόλας ελέγχου για τη μηχανή.
5. Η γραμμή παραγωγής χωρίζεται σε λειτουργίες jog/automatic. Όταν βρίσκεται σε λειτουργία jog, κάθε μονάδα μπορεί να λειτουργεί ανεξάρτητα. Όταν βρίσκεται σε λειτουργία automatic, η γραμμή παραγωγής παρακολουθείται αυτόματα.
5. Η λειτουργία περιλαμβάνει τη ρύθμιση μήκους, ρύθμιση ισχύος, ρύθμιση ταχύτητας, αυτόματη μέτρηση, μνήμη συνολικών αριθμών και λειτουργίες αυτόματης/χειροκίνητης λειτουργίας·
6. Προειδοποίηση ασφαλείας: προειδοποίηση για εκκίνηση και διακοπή λειτουργίας, συνδεδεμένη με τον κύριο πίνακα ελέγχου.Παρακολούθηση της κατάστασης λειτουργίας του εξοπλισμού, όπως η ταχύτητα λειτουργίας του εξοπλισμού.
5. Εισαγόμενη οθόνη αφής και επικοινωνία PLC, όλες οι παραμέτροι ρυθμίζονται και παρακολουθούνται στην οθόνη αφής, με έλεγχο λειτουργίας από ένα σταθμό για ολόκληρη τη γραμμή·
5. Τα κύρια στοιχεία ελέγχου είναι όλα από γνωστές μάρκες για να εξασφαλιστεί η αξιοπιστία και η ασφάλεια του συστήματος.
5. Περιβάλλον λειτουργίας: Η θερμοκρασία κοντά στο μηχάνημα είναι μεταξύ 0 °C και 40 °C, η υγρασία είναι ≤ 83%, το υψόμετρο είναι ≤ 2000m, ατμοσφαιρική ρύπανση: δεν επιτρέπονται σκόνη ή διαβρωτικά αέρια,Ηλεκτρομαγνητική ακτινοβολία: δεν επιτρέπεται η προσέγγιση πηγών ενέργειας υψηλής τάσης, μηχανών συγκόλλησης κλπ.
5. Κύρια ηλεκτρικά συστατικά και συστατικά μεταφοράς ισχύος:

5. Περιβάλλον χρήσης: θερμοκρασία πλάι μηχανής 0 °C~40 °C, υγρασία ≤ 83%, υψόμετρο ≤ 2000m, ατμοσφαιρική ρύπανση: χωρίς σκόνη, διαβρωτικά αέρια, ηλεκτρομαγνητική ακτινοβολία:δεν επιτρέπεται η προσέγγιση τροφοδοσίας υψηλής τάσης, μηχανές συγκόλλησης σε σημείο κλπ.

九,Βασική μηχανική μηχανικού εξοπλισμού:

1Η κατασκευή και η εποπτεία της βασικής μηχανικής όλων των εξοπλισμών είναι ευθύνη του μέρους Α.

2Οι βίδες άγκυρας και οι υδραυλικοί σωλήνες για την εγκατάσταση του εξοπλισμού παρέχονται από το μέρος Β.

3Το πρώτο μέρος παρέχει την εγκατάσταση των καλωδίων, των καλωδίων και των κιβωτίων διανομής ενέργειας και είναι υπεύθυνο για την καθοδήγηση της κύριας παροχής ενέργειας στον πίνακα ελέγχου.

4Το μέρος Α παρέχει έναν συμπιεστή αέρα.

5. απλό κομμάτι: Το φράχτη της γραμμής παραγωγής κατασκευάζεται επί τόπου από τον χρήστη. Το λιπαντικό λίπος, το υδραυλικό λάδι κ.λπ. που χρησιμοποιούνται για τον εξοπλισμό παρέχονται από το μέρος Α.
