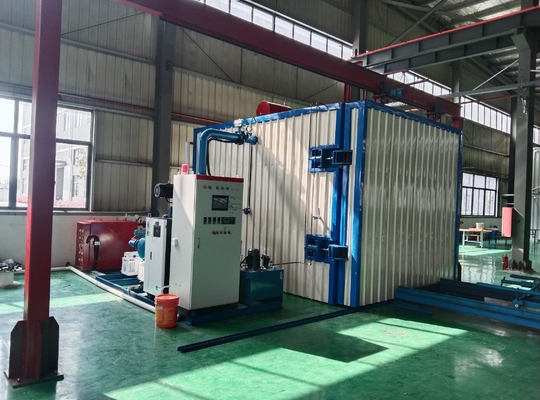

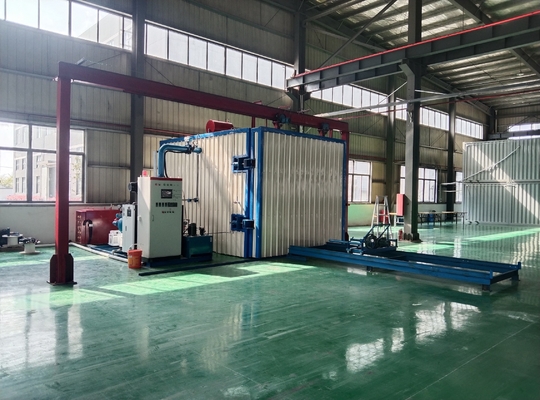

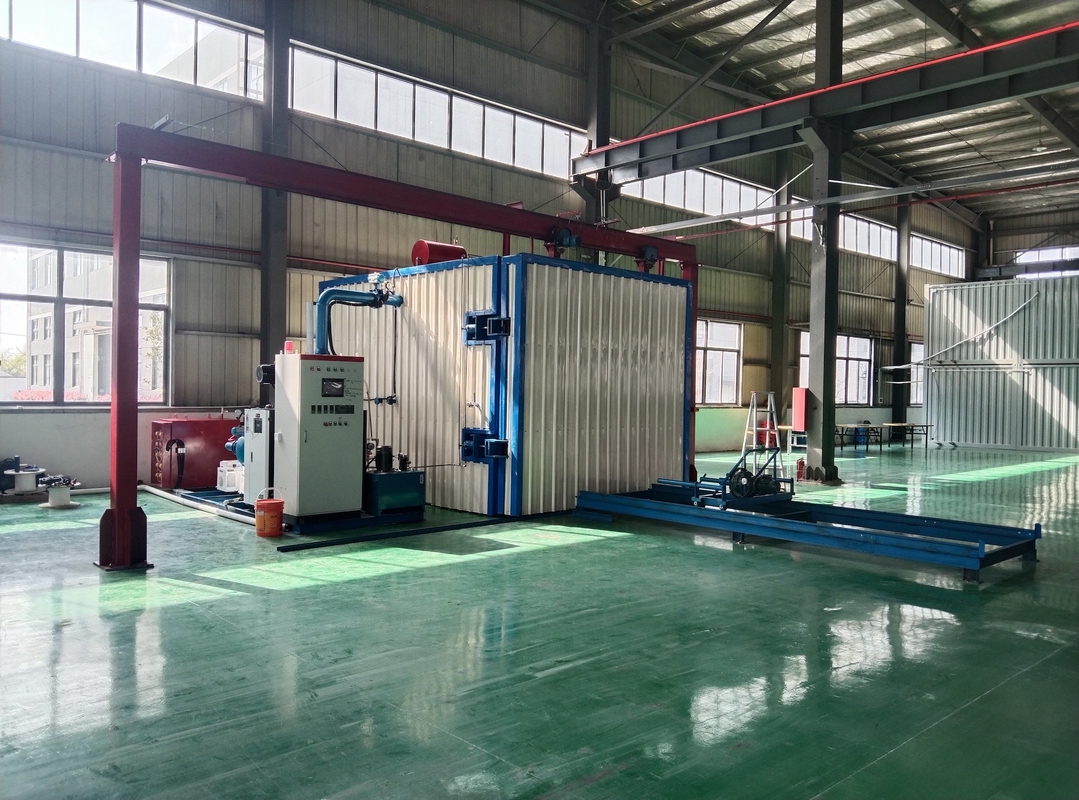

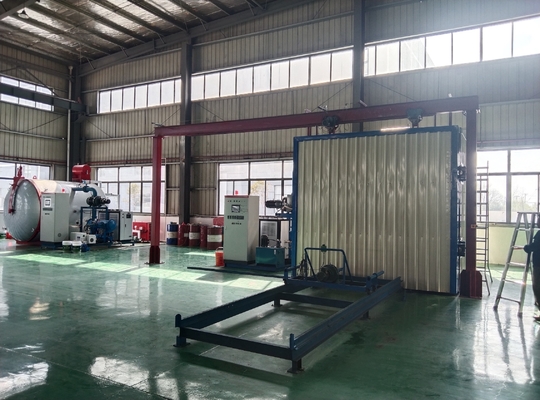

4000×3000×3000 τετραγωνικό φούρνο ξήρανσης ΥΦΑ για μετασχηματιστή

4000 × 3000 × 3000

Εξοπλισμός στεγνώσεως ΥΦΑ υπό κενό μετασχηματιστή

Τεχνική πρόταση

Ο σκοπός της επεξεργασίας στεγνώσεως υπό κενό του μετασχηματιστή είναι η απομάκρυνση της υγρασίας από το μονωτικό υλικό του μετασχηματιστή και η βελτίωση της ηλεκτρικής του απόδοσης.η μείωση και η παραμόρφωση των μονωτικών στοιχείων του προϊόντος είναι ευεργετική για την παραμόρφωση από συμπίεσηΟι μετασχηματιστές χρησιμοποιούν σχεδόν όλα τα υλικά μόνωσης, εκτός από τον σιδηροειδή πυρήνα και τα καλώδια.και διάφορα στοιχεία μόνωσης απορροφούν αναπόφευκτα την υγρασία από τον αέρα κατά τη διάρκεια των διαδικασιών αποθήκευσης και παραγωγήςΟι μετασχηματιστές ανήκουν σε ηλεκτρικά προϊόντα υψηλής τάσης,και προκειμένου να βελτιωθεί η ηλεκτρική απόδοση μόνωσης των προϊόντων και να εξασφαλιστεί η κανονική λειτουργία τουςΟι μετασχηματιστές πρέπει να στεγνώσουν υπό κενό.

• Ο κύριος σκοπός του εξοπλισμού

Ο εξοπλισμός αυτός χρησιμοποιείται για την επεξεργασία ξήρανσης μετασχηματιστών ή άλλων ηλεκτρικών προϊόντων με επίπεδα τάσης 110KV και κάτω.Το δεύτερο μέρος εξασφαλίζει τις απαιτήσεις διαδικασίας και ποιότητας για την επεξεργασία του προϊόντος, και να παρέχουν σχέδια επεξεργασίας διαδικασιών και σχετικές διαδικασίες ελέγχου για τρία επίπεδα τάσης 110KV, 33KV και 11KV

• Βασικά τεχνικά χαρακτηριστικά του εξοπλισμού

Ο εξοπλισμός αυτός έχει τα ακόλουθα τεχνικά χαρακτηριστικά:
1Το σύστημα κενού είναι λογικά σχεδιασμένο και ο συμπυκνωτής εκπέμπει επαρκές νερό συμπύκνωσης, αποφεύγοντας αποτελεσματικά τη μόλυνση του υδάτος της αντλίας κενού κατά τη διάρκεια της διαδικασίας ξήρανσης.
2Η ροτατική αντλία κενού υιοθετεί μια φιλική προς το περιβάλλον αντλία κενού, η οποία μπορεί να εκφορτωθεί απευθείας σε εσωτερικούς χώρους χωρίς επεξεργασία καπνού.
3Κατά τη διάρκεια της διαδικασίας θέρμανσης, σύμφωνα με τις διαφορετικές θερμοκρασίες του σώματος, η πίεση στο εσωτερικό της δεξαμενής κενού μειώνεται περιοδικά σε μια ορισμένη τιμή μέσω αυτόματης εναλλαγής πίεσης.δημιουργία των πλέον κατάλληλων συνθηκών για την εξάτμιση νερού κατά τη διάρκεια της διαδικασίας μόνωσης του σώματος και διατήρηση της διαδικασίας εξάτμισης νερού σε εύλογη κατάσταση κατά τη διαδικασία ξήρανσης.
4Ο εξοπλισμός αυτός μπορεί να λύσει αποτελεσματικά το πρόβλημα της σκουριάς στον πυρήνα του σιδήρου κατά τη διάρκεια της διαδικασίας ξήρανσης ρυθμίζοντας τη διαδικασία ξήρανσης με μεταβλητή πίεση.
5Το επίπεδο αυτοματισμού του εξοπλισμού και της τεχνολογίας επεξεργασίας προϊόντων έχει φτάσει στο προηγμένο επίπεδο στην Κίνα, και η ποιότητα των επεξεργασμένων προϊόντων έχει φτάσει στο επίπεδο των πρωτοπόρων προϊόντων της βιομηχανίας.
6Ο εξοπλισμός αυτός μπορεί να εξασφαλίσει την ασφάλεια της παραγωγής και της χρήσης.

三,Κύρια στοιχεία του εξοπλισμού

Τα κύρια συστατικά του συνόλου του εξοπλισμού είναι τα ακόλουθα:
1.1 δεξαμενή στεγνώσεως υπό κενό·
1.2 σύνολο μηχανισμών και πλαισίων ανοίγματος πόρτας·
1.3 σύνολο συστημάτων κενού·
1.4 Σύνολο συστημάτων συμπύκνωσης χαμηλής θερμοκρασίας·
1.5 Δύο σύνολα συστημάτων θέρμανσης
1.6 σύνολο αγωγών αερισμού·
1.7 σύνολο συστήματος ψύξης νερού·
1.8 Ένα σύνολο υδραυλικών συστημάτων·
1.9 σύνολο συστημάτων ελέγχου και μέτρησης

2,Απαιτήσεις για το χώρο (που παρέχονται από το μέρος Α) και το μέρος συνεργασίας Α πρέπει να παρέχει:

Ονομαστική ισχύς: 35kW, 480V, 60Hz, τριφασική, τροφοδοσία που συνδέεται με το ηλεκτρικό σύστημα ελέγχου του μέρους Β

Υδάτινο ψύξη: πίεση > 0,1 MPa, δεξαμενή κυκλοφορίας νερού > 8m3.

Η επιφάνεια δαπέδου του εξοπλισμού: 4500 × 6500 mm, το λάκκο: 4500 × 4000 × 450 mm μήκος × πλάτος × ύψος)

Συμπυκνωμένος αέρας: 0,4-0,6Mpa, κατανάλωση 0,2 m3/min

3,Σύνθεση, δομικές απαιτήσεις και τεχνικές παραμέτρους κάθε συστήματος

3.1,Υδραυλική δεξαμενή ξήρανσης:

3.1.1 Η αποτελεσματική εσωτερική διάσταση της δεξαμενής ξήρανσης 3000 × 3000 × 3000 mm (μήκος × πλάτος × ύψος), οριζόντιου τύπου,το πραγματικό ύψος αναφέρεται στο ύψος από το φορτωμένο επίπεδο αυτοκίνητο στην δεξαμενή μέχρι το εσωτερικό τοίχωμα της επιφάνειας της δεξαμενής, η πόρτα της δεξαμενής κινείται ηλεκτρικά για να ανοίξει την πόρτα, κλειδώνεται υδραυλικά και η πόρτα της δεξαμενής ελέγχεται με ανοιχτό πρόσωπο 3000 × 3000 mm.

3.1.2 Ο οριακός βαθμός κενού σε ψυχρή κατάσταση είναι ≤ 100Pa ((1mbar), ο χρόνος άντλησης της δεξαμενής κενού σε 100Pa σε ψυχρή κατάσταση είναι ≤ 60min,και ο ρυθμός διαρροής αέρα σε ψυχρή κατάσταση χωρίς φορτίο είναι ≤ 200Pa · L/S (5mbar).L/S) (το εύρος των μετρήσεων είναι 50Pa έως 720Pa).

3.1.3 Η δεξαμενή θερμαίνεται από τον σωλήνα αποχέτευσης πετρελαίου μεταφοράς θερμότητας από τις τέσσερις πλευρές.

3.1.4 Το πέτρινο μαλλί χρησιμοποιείται έξω από την δεξαμενή για θερμική μόνωση και χρωματική πλάκα χάλυβα χρησιμοποιείται για θωράκιση.Η μέγιστη θερμοκρασία της εξωτερικής επιφάνειας δεν πρέπει να είναι 25 °C υψηλότερη από την θερμοκρασία περιβάλλοντος (σύμφωνα με το εθνικό πρότυπο)..

3.1.5 Ο δακτύλιος σφράγισης φλάντζης δεξαμενής είναι ένας δακτύλιος σφράγισης ειδικής μορφής ανθεκτικός σε υψηλές θερμοκρασίες και μακροχρόνιας ζωής, με αποτελεσματική διάρκεια ζωής άνω των 2 ετών.Η φλέβα δεξαμενής δεν θα παραμορφωθεί μετά από μακρά χρήση.

3.1.6 Διατάξεις 2,8 × 2,8 M, ύψος ≤ 0,35 M, φορτωτικό φορτηγό 20 T. Το φορτηγό μπορεί να φέρει μεγάλο μετασχηματιστή (50 T, τρία σημεία στήριξης) και υψηλή θερμοκρασία σε δεξαμενή κενού.Το τροχόσπιτο οδηγείται από ηλεκτρική κεφαλή έλξης, η οποία είναι βολική για την είσοδο και έξοδο από την δεξαμενή.

3.2,Μηχανισμός ανοίγματος πόρτας και πλαίσιο πόρτας

3.2.1Η πόρτα της δεξαμενής κινείται ηλεκτρικά για να ανοίξει την πόρτα, κλειδωμένη υδραυλικά, και κάθε ενέργεια είναι στη θέση της.

3.2.2Αποτελείται από θύρα δεξαμενής, μειωτή κινητήρα και μηχανισμό μετάδοσης.

3.3,σύστημα κενού

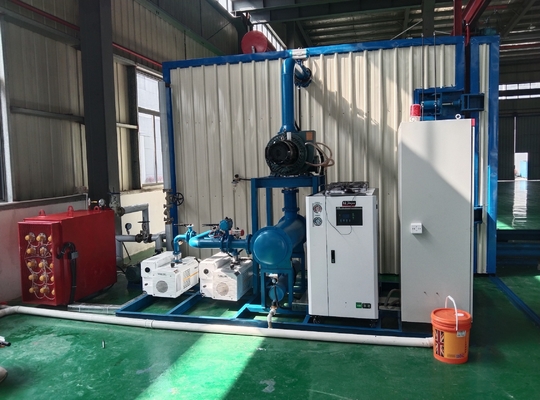

3.3.1Το σύστημα κενού έχει διαμορφωθεί ως SV-300+SV-300(δύοΑντλία Leyboldαντλίες κενού) /ZJP-600 ((συνολικά πέντε αντλίες κενού), και η μέγιστη ταχύτητα άντλησης του συστήματος είναι 600L/S. Το σύστημα κενού (συμπεριλαμβανομένων των αντλιών και των βαλβίδων) λειτουργεί αυτόματα σε ακολουθία.

3.3.2"Η κύρια βαλβίδα του συστήματος κενού πρέπει να είναι πνευματική κύρια βαλβίδα υψηλής αξιοπιστίας και υψηλής πιστότητας και το σύστημα πρέπει επίσης να είναι εξοπλισμένο με πνευματική βαλβίδα, ηλεκτρομαγνητική βαλβίδα εξαερισμού,αισθητήρας πίεσης, σωλήνα κενού και διάφορα αξεσουάρ.

3.3.3Το αέριο που εξάγεται από την δεξαμενή πρέπει να ψύχεται και να αφυδατώνεται από τον συμπυκνωτή.

3.3.4Διαμόρφωση και εγκατάσταση συστήματος, βολική για λειτουργία και συντήρηση.

3.4,Σύστημα συμπύκνωσης χαμηλής θερμοκρασίας

3.4.1 Ένας οριζόντιος συμπυκνωτής χρησιμοποιείται για την συμπύκνωση του αερίου νερού που εξάγεται από την δεξαμενή κενού και έχει τη λειτουργία της χειροκίνητης αποστράγγισης χωρίς να καταστρέφει το κενό.

3.4.2 Ως σωλήνες συμπύκνωσης χρησιμοποιούνται σωλήνες από ανοξείδωτο χάλυβα με εξαιρετικές επιδόσεις μεταφοράς θερμότητας.

3.4.3 Το σύστημα είναι εξοπλισμένο με ψυγείο νερού χαμηλής θερμοκρασίας για την παροχή νερού χαμηλής θερμοκρασίας 10 °C ώστε να εξασφαλίζεται καλή συμπύκνωση του συμπυκνωτή.

3.5,Ένα σύνολο συστήματος θέρμανσης

3.5.1 Το σύνολο αυτό εξοπλισμού χρησιμοποιεί μηχανή θερμοκρασίας καλούπις για τη θέρμανση του πετρελαίου μεταφοράς θερμότητας με ένα σύνολο εξοπλισμού μεταφοράς θερμότητας.Εξοπλισμένες με μηχανή θερμοκρασίας καλούπιας 150000 θερμίδων που καίει υγροποιημένο αέριο πετρελαίου με ακρίβεια ελέγχου θερμοκρασίας ≤ ± 5 °C.

3.5.2 Το σύστημα αυτό αποτελείται από μηχανή θερμοκρασίας μούχλας (κινητήρας καύσης), αντλία πετρελαίου μεταφοράς θερμότητας υψηλής θερμοκρασίας (που ταιριάζει με τη μηχανή θερμοκρασίας μούχλας), φίλτρο, βαλβίδα υψηλής θερμοκρασίας,όλοι οι σωλήνες θέρμανσης εντός της σειράς εξοπλισμού είναι θωρακισμένοι με φύλλα από ανοξείδωτο χάλυβα SUS430,και μονωμένα με σωλήνες από λευκό μαλλί.

3.6,Πνευματικό σύστημα αγωγών

3.6.1 Προμηθεύεται ατμοσφαιρική τροφοδοσία για τις πνευματικές βαλβίδες εντός του πεδίου εφαρμογής του εξοπλισμού.

3.6.2 Το σύστημα αποτελείται από ατμοσφαιρικό συμπίεστη 0,2 m3, τριπλό πηγή αέρα, σωλήνα, βαλβίδα κ.λπ.

3.6.3 Εργασιακή πίεση 0,4-0,6Mpa.

3.7,Σύστημα ψύξης νερού

3.7.1 Το σύστημα κενού ψύχεται με ανεξάρτητο νερό ψύξης κυκλοφορίας, το οποίο αποτελείται από ψυγείο ψύξης με αέρα, μετρητή πίεσης, φίλτρο, βαλβίδα και σωλήνα.

3.7.2 Το σύστημα ψύξης νερού ελέγχεται ξεχωριστά. Εάν η πίεση του νερού ψύξης είναι ανεπαρκής, ο συναγερμός θα εκπέμπεται στο κύριο σύστημα ελέγχου.

3.8 Υδραυλικό σύστημα

3.8.1 Χρησιμοποιείται για την κλειδαριά της πόρτας της δεξαμενής.

3.8.2 Το σύστημα αποτελείται από υδραυλικό σταθμό, 4 ομάδες υδραυλικών κυλίνδρων, αγωγούς, βαλβίδες κ.λπ.

3.9,Σύστημα μέτρησης και ελέγχου (οθόνη αφής)

3.9.1 Ενσωματωμένο ηλεκτρικό θάλαμο χειρισμού.

3.9.2 Ως κύριο στοιχείο ελέγχου, ο προγραμματιζόμενος ελεγκτής + οθόνη αφής μπορεί να εκτελέσει τη διαδικασία ξήρανσης υπό μεταβλητή πίεση και έχει τις ακόλουθες λειτουργίες:

Ανίχνευση, προβολή και αποθήκευση θερμοκρασίας και κενού.

Η οθόνη αφής ελέγχει και εμφανίζει το διάγραμμα ροής της διαδικασίας και την κατάσταση λειτουργίας κάθε μονάδας εξοπλισμού.

Κατά τη διάρκεια της διαδικασίας ξήρανσης, επιλέγονται οι παράμετροι της διαδικασίας σύμφωνα με τις προδιαγραφές των προϊόντων που πρόκειται να υποβληθούν σε επεξεργασία και τροποποιούνται οι παράμετροι της διαδικασίας κατά περίπτωση.

Εναρμόνιση μεταξύ αντλιών και βαλβίδων.

Η συσκευή συναγερμού για ανεπαρκή πίεση αέρα και πίεση νερού.

Εφαρμόστε αυτόματα τη διαδικασία ξήρανσης.

Δικαιούται να προσδιοριστεί αυτόματα το τελικό σημείο ξήρανσης.

3.9.4 Ο προγραμματιζόμενος ελεγκτής της Mitsubishi (PLC της σειράς FX της Mitsubishi) μπορεί να ολοκληρώσει αυτόματα τον έλεγχο της διαδικασίας ξήρανσης υπό μεταβλητή πίεση.

3.9.5 Για τη μέτρηση του κενού χρησιμοποιείται ψηφιακό μετρητή κενού.

3.9.6 Για τον έλεγχο της θερμοκρασίας χρησιμοποιούνται δύο σύνολα ψηφιακών ρυθμιστών θερμοκρασίας οθόνης Yuguang και η ακρίβεια ελέγχου της θερμοκρασίας είναι ± 3 °C.

3.9.7 Υιοθετείται ρελέ στερεής κατάστασης ως κύριο στοιχείο ελέγχου της θερμοκρασίας.

3.9.8 Τα άλλα στοιχεία ελέγχου πρέπει να είναι προϊόντα εγχώριων και ξένων υψηλής ποιότητας εμπορικών σημάτων.

3.10,Άλλες τεχνικές απαιτήσεις

3.10.1Η εξωτερική επιφάνεια κάθε συστήματος και αγωγού είναι σημαδεμένη με διαφορετικά χρώματα.
