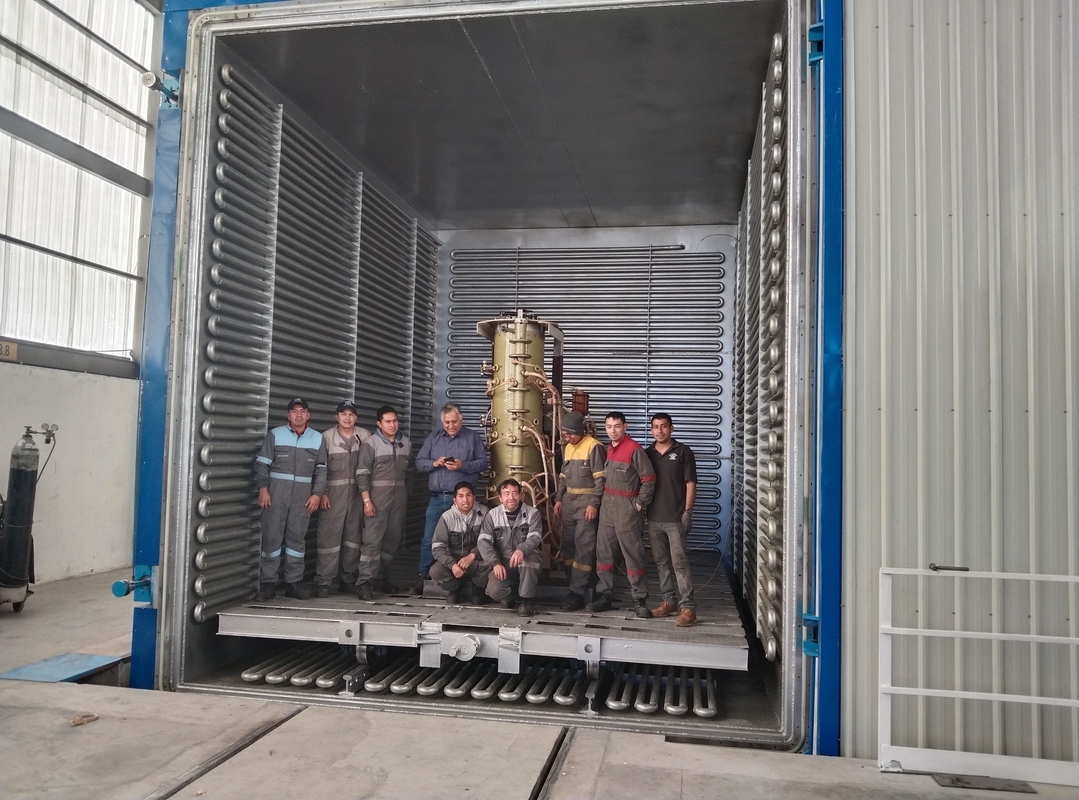

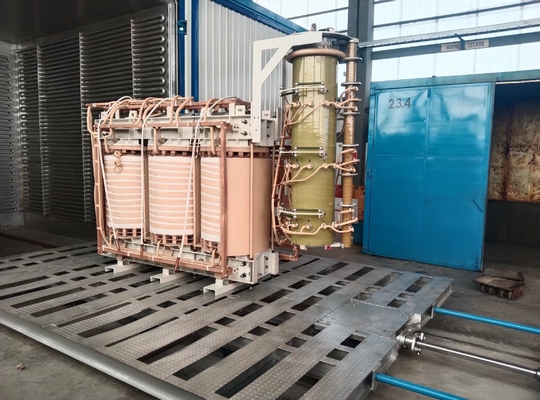

Φούρνος ξήρανσης μετασχηματιστή διανομής βυθισμένου σε λάδι

Εισαγωγή:

Οι μετασχηματιστές διανομής αποτελούν έναν από τους σημαντικούς εξοπλισμούς στα συστήματα τροφοδοσίας και διανομής ενέργειας των βιομηχανικών και μεταλλευτικών επιχειρήσεων και των πολιτικών κτιρίων.Σκοπός της επεξεργασίας στεγνώματος υπό κενό του μετασχηματιστή είναι να αφαιρέσει την υγρασία από το μονωτικό υλικό του μετασχηματιστή και να βελτιώσει τις ηλεκτρικές επιδόσεις τουΑπό την άλλη πλευρά, η μείωση και η παραμόρφωση των μονωτικών συστατικών του προϊόντος είναι ευεργετική για την παραμόρφωση από συμπίεση.διασφάλιση των γεωμετρικών διαστάσεων του προϊόντος και βελτίωση της μηχανικής αντοχής τουΕπειδή σχεδόν όλα τα μονωτικά υλικά χρησιμοποιούνται σε μετασχηματιστές, εκτός από σιδηροειδή πυρήνες και καλώδια,διάφορα στοιχεία μόνωσης απορροφούν αναπόφευκτα την υγρασία από τον αέρα κατά τη διάρκεια των διαδικασιών αποθήκευσης και παραγωγήςΟι μετασχηματιστές ανήκουν στα ηλεκτρικά προϊόντα υψηλής τάσης.Προκειμένου να βελτιωθεί η ηλεκτρική απόδοση μόνωσης των προϊόντων και να εξασφαλιστεί η κανονική λειτουργία τους, οι μετασχηματιστές πρέπει να υποβάλλονται σε ξήρανση υπό κενό.

Αρχή και διαδικασία ξήρανσης

Διαδικασία ξήρανσης με κυματισμό υπό πίεση
Η όλη διαδικασία της ξήρανσης με κυματισμό υπό πίεση χωρίζεται κυρίως σε τέσσερα στάδια: στάδιο προθερμότητας, στάδιο μετάβασης, στάδιο κύριας ρίζας και τελικό στάδιο ξήρανσης.
1Το στάδιο προθέρμανσης (που αντιπροσωπεύει περίπου το ένα τρίτο του συνολικού χρόνου της διαδικασίας):
1. Πρώτα, ενεργοποιήστε την μονάδα κενού, ανοίξτε την κύρια βαλβίδα κενού και εκκενώστε για 5-10 λεπτά. (δηλ. αντλία από 100000 Pa σε 80000 Pa)
2. Κλείστε την μονάδα κενού και διατηρήστε την κενή κατάσταση για 30 λεπτά.
3. Ανοίξτε ξανά την κύρια βαλβίδα κενού, εκκενώστε για 5-10 λεπτά (δηλαδή από 80000 Pa έως 40000 Pa) και κλείστε την μονάδα κενού.
4. Ανοίξτε την βαλβίδα φουσκώματος και φουσκώστε για 5-10 λεπτά. (δηλ. φόρτιση από 40000 Pa έως 80000 Pa)
5. Κλείστε την βαλβίδα φούσκωσης και κρατήστε την πίεση για 30 λεπτά.Μέχρι να φτάσει η θερμοκρασία στην θερμοκρασία που έχει οριστεί κατά τη διάρκεια της μεταβατικής φάσης.
2Φάση μετάβασης (περίπου 2-3 ώρες):
Εάν η θερμοκρασία του πυρήνα σιδήρου φθάσει τους 70 °C, εισέρχεται στο στάδιο μετάβασης
1. Ενεργοποιήστε τη μονάδα κενού, εκκενώστε για 5 λεπτά και απενεργοποιήστε τη μονάδα κενού για 30 λεπτά.
2. Ενεργοποιήστε τη μονάδα κενού, εκκενώστε για 5 λεπτά και απενεργοποιήστε τη μονάδα κενού για 30 λεπτά.
3. Ενεργοποιήστε τη μονάδα κενού, εκκενώστε για 5 λεπτά και απενεργοποιήστε τη μονάδα κενού για 30 λεπτά.
4. Ενεργοποιήστε τη μονάδα κενού, εκκενώστε για 5 λεπτά και απενεργοποιήστε τη μονάδα κενού για 30 λεπτά.
3, Το στάδιο της ραχοκοκαλιάς (ένα τρίτο του συνολικού χρόνου της διαδικασίας)
1. Ενεργοποιήστε την μονάδα κενού, εκκενώστε για 15 λεπτά και κλείστε την κύρια βαλβίδα για 15 λεπτά.
2. Ανοίξτε ξανά την κύρια βαλβίδα, εκκενώστε για 10 λεπτά και επαναλάβετε τον κύκλο μέχρις ότου η θερμοκρασία του πυρήνα φτάσει τους 80 °C και ο βαθμός κενού φτάσει τους 500 Pa, στη συνέχεια προχωρήστε στο τελικό στάδιο ξήρανσης.
4Εάν η θερμοκρασία του πυρήνα σιδήρου στο κύριο στάδιο φτάνει τους 80 °C και ο βαθμός κενού φτάνει τους 500 Pa, μπορεί να εισέλθει στο τελικό στάδιο ξήρανσης.Μετά από συνεχή ηλεκτρική σκούπα σε 200Pa, εκκενώστε για περίπου 2-3 ώρες.
Προσοχή: βαθμός κενού, θερμοκρασία πυρήνα, χρόνος εκκένωσης και κλεισίματος της μονάδας κενού, χρόνος κύριας βαλβίδας,και βαθμός κενού και χρόνος συνεχούς εκκένωσης κατά τη διάρκεια του τελικού σταδίου ξήρανσης καθορίζονται κατά προσέγγιση με βάση την ποιότητα του προϊόντος, υγρασία του προϊόντος και το τοπικό κλίμα.

Συνήθως:

Ο εξοπλισμός στεγνώσεως υπό κενό μεταβλητής τάσης χρησιμοποιείται κυρίως για την επεξεργασία στεγνώσεως υπό κενό διαφόρων προϊόντων απομόνωσης υψηλής τάσης στη βιομηχανία μεταφοράς και μετατροπής ισχύος,για την κατασκευή ηλεκτρικών κυψελών, μετασχηματιστές υψηλής τάσης, καμπαναριές υψηλής τάσης, πυκνωτές ισχύος, καλώδια, κινητήρες, χαρτί μόνωσης κλπ.
