Εξοπλισμός στεγνώσεως υπό κενό με μετασχηματιστή διανομής βυθισμένο σε λάδι

εξοπλισμός στεγνώσεως υπό κενό

Εισαγωγή:Ο εξοπλισμός στεγνώσεως κενού μεταβλητής τάσης είναι επί του παρόντος ιδανικός εξοπλισμός για την στεγνώση εξοπλισμού ηλεκτροπαραγωγής με μονωτικό χαρτί λάδι, όπως μετασχηματιστές με τάσεις 220 kV και 110 kV και κατώτερες,Μετασχηματιστές με τάσεις 500 kV και κάτωΣε σύγκριση με την παραδοσιακή ξήρανση με κυκλοφορία θερμού αέρα, την συνήθη ξήρανση υπό κενό και τον εξοπλισμό ξήρανσης χαμηλής συχνότητας, μειώνει το χρόνο επεξεργασίας κατά περίπου 1/3, την κατανάλωση ενέργειας κατά 30% -50%,και η ελάχιστη περιεκτικότητα σε υγρασία του επεξεργασμένου μονωτικού υλικού μπορεί να φθάσει τα 5 ppmΗ επένδυση του εξοπλισμού του είναι μόνο 25% -45% της επένδυσης του εξοπλισμού ξήρανσης φάσης ατμού κηροζίνης.

Αρχή λειτουργίας: Με την ηλεκτρική σκούπα, αυξάνεται η πίεση ατμού κορεσμού του νερού στο περιβάλλον όπου βρίσκεται το μονωτικό υλικό της τροχιάς,καθιστώντας ευκολότερο να εξατμιστεί από το χαρτί μόνωσηςΚατά τη διάρκεια αυτής της περιόδου, θερμαίνεται συνεχώς και η θερμοκρασία αυξάνεται για να εξασφαλιστεί η ενέργεια αεριοποίησης του νερού, διευκολύνοντας την απόρριψη.

Χαρακτηριστικά:Η συνήθης θέρμανση και ξήρανση ξεκινούν από την επιφάνεια και μετακινούνται σταδιακά προς το εσωτερικό του μονωτικού υλικού.οι τριχοειδείς σωλήνες του εξωτερικού απομονωτικού χαρτιού συρρικνώνονταιΗ μέθοδος μεταβλητής πίεσης εκπέμπει διαλείμματα κατά τη διάρκεια της διαδικασίας ξήρανσης,προκαλώντας την εξάτμιση του ατμού νερού και τον θερμό αέρα να κυκλοφορούν μαζί στην δεξαμενήΛόγω της πολύ μεγαλύτερης θερμικής χωρητικότητας του νερού από τον αέρα, η ταχύτητα θέρμανσης είναι ταχύτερη και η διάχυση του υδρατμών είναι ισχυρή.με αποτέλεσμα σχετικά μικρή διαφορά θερμοκρασίας στο εσωτερικό και στο εξωτερικό του μονωτικού υλικούΕπιπλέον, λόγω του γεγονότος ότι η συνήθης θέρμανση συχνά ορίζει τη θερμοκρασία θέρμανσης πολύ υψηλή, προκειμένου να μειωθεί ο χρόνος ξήρανσης,είναι εύκολο να προκαλέσει το μονωτικό χαρτί στην επιφάνεια του κυλίνδρου να γίνει εύθραυστοΗ θερμοκρασία της πηγής θερμότητας του εξοπλισμού ξήρανσης υπό μεταβλητή πίεση δεν υπερβαίνει τους 115 έως 120 °C και η θερμοκρασία του πυρήνα σιδήρου ελέγχεται στους 80 °C,έτσι το ξηρό προϊόν δεν μπορεί να έχει τα παραπάνω προβλήματαΕξαιτίας αυτού του πλεονεκτήματος, ο εξοπλισμός ξήρανσης με μεταβλητή πίεση μπορεί επίσης να χρησιμοποιηθεί για την ξήρανση πλαστικών εξαρτημάτων και άλλων προϊόντων ανθεκτικών σε υψηλές θερμοκρασίες.

Η διαδικασία ξήρανσης υπό πίεση:

1. στάδιο προθέρμανσης: 2. στάδιο αφυδάτωσης με μεταβλητή πίεση: 3. στάδιο τελικής ξήρανσης: 4. κρίση τελικού σημείου:

Σύνθεση εξοπλισμού:

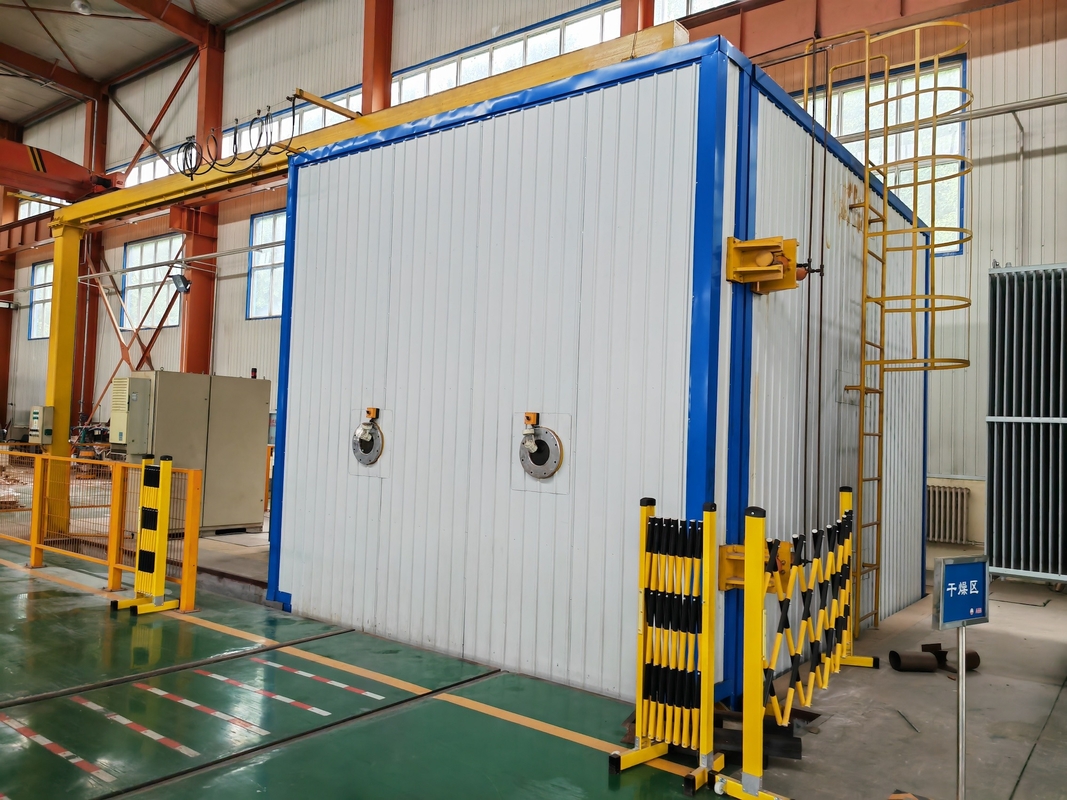

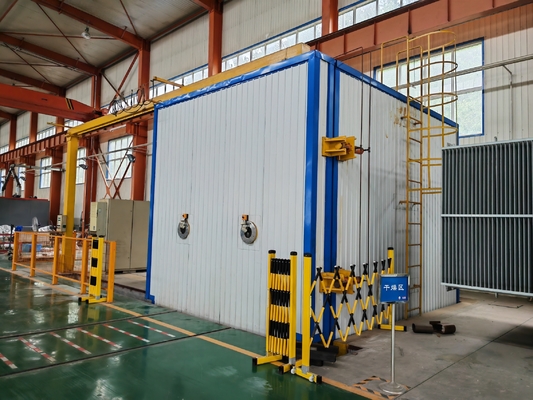

1. Σώμα δεξαμενής στεγνώσεως κενού: Υπάρχουν δύο τύποι ανάλογα με τη χρήση: κυκλικό και ορθογώνιο.ενώ ορθογώνιο είναι ηλεκτρικά και υδραυλικά κλειδωμένο για το άνοιγμα της πόρτας- οι σωλήνες θέρμανσης διανέμονται στο εσωτερικό της δεξαμενής.Για να διευκολυνθεί η γενική βύθιση του σώματος της δεξαμενής κάτω από το έδαφοςΟι χρήστες μπορούν επίσης να διαμορφώσουν τα δικά τους οχήματα αέρα.

2Συστήματα τρολ: Διαθέτουν δύο μέρη: ένα φορτωτικό τρολ και μια συσκευή κίνησης.Υπάρχουν δύο μορφές ενέργειας για τα αυτόματα φορτηγά: οδήγηση σε εργοστάσια και εξοπλισμένα με ηλεκτρικά οχήματα.

3. Σύστημα κενού: Δύο ή τρία επίπεδα κενού διαμορφώνονται σύμφωνα με τις απαιτήσεις χρήσης.

4Σύστημα θέρμανσης: Γενικά, το θερμικό έλαιο χρησιμοποιείται ως μέσο μεταφοράς θερμότητας, θερμαίνεται από ηλεκτρικό θερμαντήρα και η αναγκαστική κυκλοφορία πραγματοποιείται χρησιμοποιώντας αντλία υψηλής θερμοκρασίας.Η θερμότητα διαλύεται μέσω του σωλήνα εξάτμισης στην δεξαμενή κενούΤο σύστημα είναι εξοπλισμένο με έναν ελεγκτή θερμοκρασίας που υιοθετεί ρύθμιση PID και η ακρίβεια ελέγχου της θερμοκρασίας μπορεί να φτάσει τους 1 ° C.Το σύστημα μπορεί επίσης να ελεγχθεί από τη θέρμανση με ατμό και τις αεριωθούμενες βαλβίδες ρύθμισης λεπτής ταινίας.

5Σύστημα συμπύκνωσης: χρησιμοποιείται κυρίως για τη συμπύκνωση του ατμισμένου νερού από ξηρά αντικείμενα, προστατεύοντας την αποτελεσματική λειτουργία της αντλίας κενού.ενώ τα μεγάλα εξοπλισμού είναι εξοπλισμένα με βιομηχανικά ψυγεία.

6Πνευματικό σύστημα: αποτελείται από πηγή συμπιεσμένου αέρα, βαλβίδα ελέγχου, σύστημα ανίχνευσης πίεσης κλπ. που χρησιμοποιείται για τον έλεγχο διαφόρων βαλβίδων κενού και υλικών.

7Σήμερα, η εταιρεία μας έχει αναπτύξει εξοπλισμό χύσης που δεν απαιτεί νερό ψύξης.

8. Υδραυλικό σύστημα: χρησιμοποιείται για την κλειδαριά των ορθογώνιων θυρών δεξαμενής και επίσης για την εκτέλεση της αναστροφής των θυρών δεξαμενής. Χρησιμοποιείται για το άνοιγμα της γέφυρας αναστροφής κατά τη διαμόρφωση ενός οχήματος αέρα

9. Σύστημα ελέγχου: Χρησιμοποιείται για τον έλεγχο ολόκληρης της λειτουργίας του συστήματος, υπάρχουν δύο τρόποι ελέγχου: PLC και PLC + PC, και τα δύο είναι αυτόματοι τρόποι ελέγχου.,όχι μόνο οι παράμετροι της διαδικασίας μπορούν να τροποποιηθούν εύκολα, αλλά και οι παράμετροι σε πραγματικό χρόνο μπορούν να καταγραφούν για μελλοντική αναφορά.Οι συσκευές με έλεγχο PC μπορούν επίσης να ορίσουν διαφορετικά δικαιώματα για διαφορετικά επίπεδα λειτουργίας, την αποτελεσματική προστασία των δεδομένων της διαδικασίας και την πρόληψη ατυχημάτων ποιότητας και ασφάλειας.
