2800 διάμετρος 3500 μήκος Στρογγυλό σχήμα μετασχηματιστή ισχύος αφυδάτωση

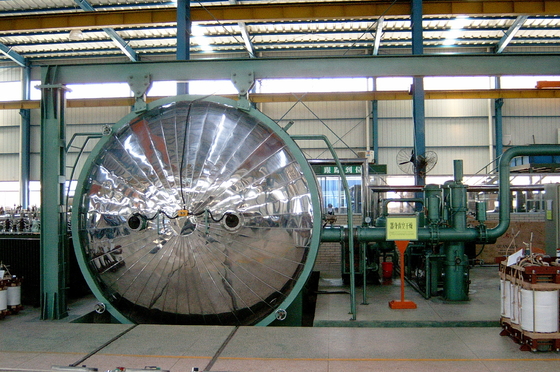

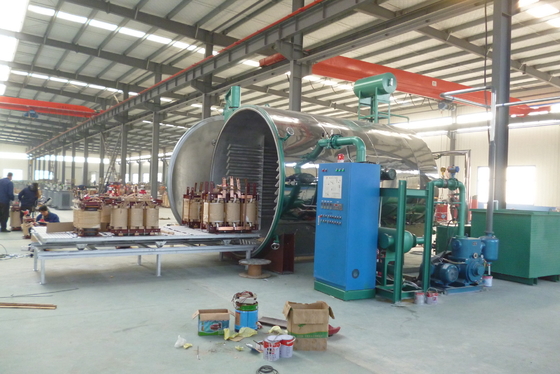

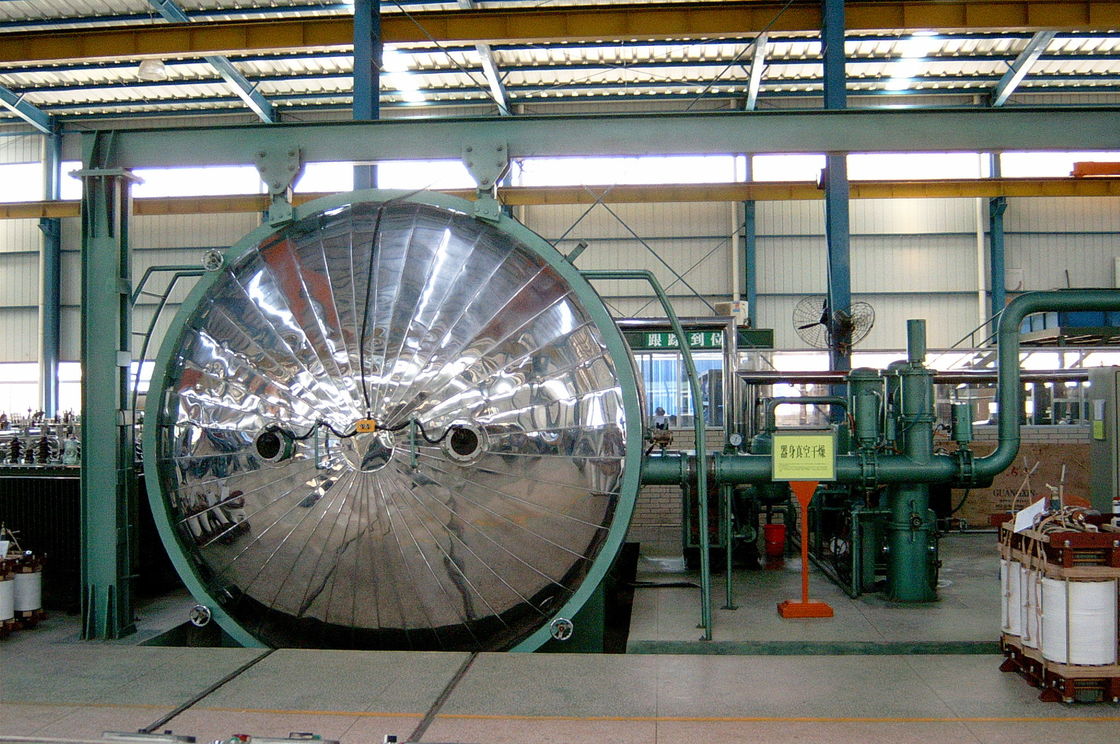

Εξοπλισμός στεγνώσεως με κενό για μετασχηματιστές

Χαρακτηριστικά:
Με την υιοθέτηση της διαδικασίας ξήρανσης με κυματισμό πίεσης, ο χρόνος ξήρανσης μειώνεται κατά περίπου 30-40% σε σύγκριση με τη συμβατική ξήρανση υπό κενό, με αξιόπιστη απόδοση, υψηλή απόδοση και εξοικονόμηση ενέργειας.
Η ηλεκτρονική αυτοματοποίηση επιτρέπει την πραγματική μη επανδρωμένη και πλήρως αυτόματη ξήρανση.
Ο υπολογιστής εκτελεί αυτόματα κρίση τελικού σημείου, και τα αποτελέσματα της κρίσης είναι ακριβή και αξιόπιστα.
Η μέθοδος θέρμανσης πετρελαίου μεταφοράς θερμότητας και ατμού για τον εσωτερικό σωλήνα εκκένωσης της δεξαμενής είναι προαιρετική.
Μέθοδοι ανοίγματος πόρτας: ηλεκτρική συρόμενη πόρτα, υδραυλική ανοιχτή πόρτα, ηλεκτρική πόρτα κλίσης
Δομή δεξαμενής: οριζόντια τετράγωνη, οριζόντια κυκλική

Ο κύριος σκοπός του εξοπλισμού

Ο εξοπλισμός αυτός χρησιμοποιείται για την επεξεργασία ξήρανσης μετασχηματιστών ή άλλων ηλεκτρικών προϊόντων με επίπεδο τάσης 35KV και κατώτερο και χωρητικότητα μίας μονάδας 16000KVA και κατώτερη.Το μέρος Β εγγυάται τη διαδικασία και τις απαιτήσεις ποιότητας της επεξεργασίας του προϊόντος, και παρέχει σχέδια επεξεργασίας της διαδικασίας και σχετικές διαδικασίες ελέγχου για δύο επίπεδα τάσης 35KV και 10KV.

Τεχνική πρόταση

1Σύνθεση εξοπλισμού

1.1Ένα σύνολο αποθέματος στεγνώσεως κενού

1.2Ένα σετ ηλεκτρικών θυρών.

1.3Ένα σετ ηλεκτρικού συστήματος τροχόσπιτος

1.4Ένα σετ συστήματος κενού.

1.5Ένα σετ χαμηλής θερμοκρασίας συστήματος συμπύκνωσης

1.6Ένα σετ συστήματος θέρμανσης.

1.7 Σύνολο σωλήνων ψύξης νερού

1.8 Ένα σύνολο υδραυλικών υδραυλικών

1.9Ένα σύνολο συστήματος ελέγχου.

2Απαιτήσεις για την ισχύ του εξοπλισμού, την πηγή νερού, του αερίου και τις βασικές συνθήκες (που παρέχονται από τον χρήστη)

2.1- Δυναμικότητα: 110kW, 380V, 50Hz, τρι- φάση πέντε καλωδίων αφιερωμένο ντουλάπι διανομής, με ισχύ που συνδέεται με το ηλεκτρικό ντουλάπι ελέγχου.

2.2Πηγή νερού: πίεση > 0,1 MPa, μέγιστη κατανάλωση > 3 m3/h, θερμοκρασία νερού ≤ 25 °C.

2.3Συμπυκνωμένος αέρας: 0,4 έως 0,6 MPa, με κατανάλωση συμπιεσμένου αέρα περίπου 0,3 m3/min.

2.4- Αποτύπωση εξοπλισμού: περίπου 7000 × 8500 mm.

3Τεχνικές προϋποθέσεις κάθε συστήματος

3.1Ένα σύνολο αποθέματος στεγνώσεως κενού

Τεχνικοί δείκτες:

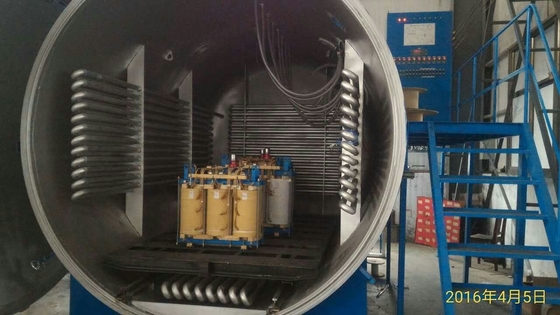

Η δεξαμενή μεγέθους Φ 3200 × 4000 mm, τοποθετημένη οριζόντια στο έδαφος, με τη διαδρομή στο εσωτερικό της δεξαμενής να αλληλεπιδρά με το έδαφος.Είναι κλειδωμένο από αέρα.Η κατεύθυνση ανοίγματος της πόρτας είναι να κοιτάζει προς την πόρτα της δεξαμενής και να την μετακινεί ηλεκτρικά προς τη δεξιά πλευρά για να ανοίξει.

Εξαιρετικός βαθμός κενού (χωρίς φορτίο, σε ψυχρή κατάσταση) ≤ 10Pa, ρυθμός διαρροής (χωρίς φορτίο, σε ψυχρή κατάσταση) ≤ 100Pa · L/S. Η δεξαμενή θερμαίνεται από μια σειρά σωλήνων Negage.Το έλαιο μεταφοράς θερμότητας χρησιμοποιείται ως μέσο μεταφοράς θερμότηταςΗ περιοχή των θερμαινόμενων σωλήνων σειράς πληροί τις απαιτήσεις της μεθόδου μεταβλητής πίεσης.κάτω και πίσω).

Η θερμοκρασία λειτουργίας είναι 115 ± 5 °C, με αυτόματο έλεγχο θερμοκρασίας.θερμοκρασία του σώματος, και το μονωτικό υλικό.

Το δαχτυλίδι σφράγισης φλάντζας του σώματος της δεξαμενής είναι ένα δαχτυλίδι σφράγισης υψηλής θερμοκρασίας και ανθεκτικό στο λάδι.

Η δεξαμενή είναι εξοπλισμένη με καρότσι εργασίας, με χωρητικότητα φόρτωσης 30 τόνων και μεγέθους 2200 mmX4000 mm.

Μόνωση από λευκό μαλλί, ασβεστόλιθου (SUS430)
