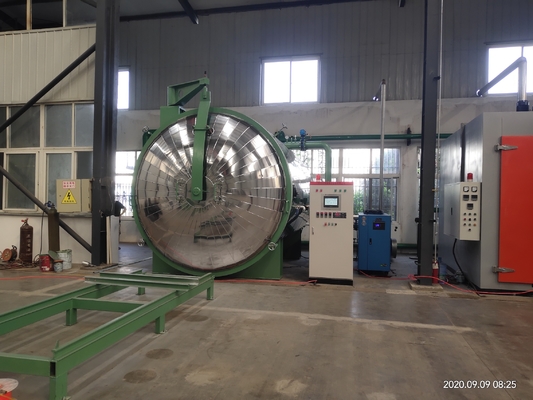

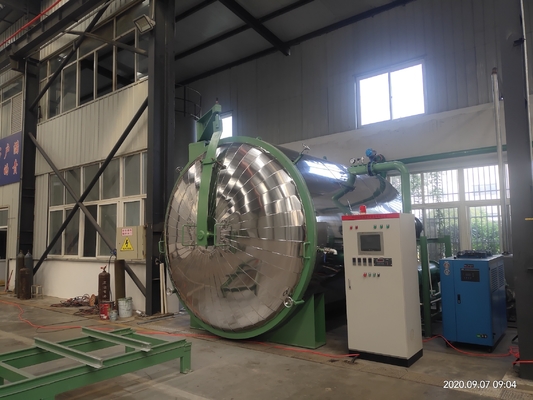

Εξαγωγές προς την Κεντρική Αμερική 3200 Διαμέτρου 4000 μήκους Στρογγυλός μετασχηματιστής ισχύος

Κατάλογος ρυθμίσεων:

1 σύνολο σωλήνα δεξαμενής κενού

1 σύνολο μηχανισμού ανοίγματος πόρτας

4 σύνολα σωλήνων εκφόρτισης μέσα στην δεξαμενή

1 σύνολο καρότσι εργασίας

1 σύνολο δαχτυλιδιών σφράγισης πόρτας δεξαμενής

3 σύνολα αισθητήρων θερμοκρασίας

1 σύνολο τροχιάς μέσα στην δεξαμενή

1 σετ ατσάλινης θωράκισης

1.1Ένα σετ ηλεκτρικών θυρών.

1.1.1Η ηλεκτρική πλευρική κίνηση της πόρτας της δεξαμενής ανοίγει την πόρτα, ο κύλινδρος είναι κλειδωμένος και οι διακόπτες κίνησης κάθε δράσης είναι αλληλοκλειδωμένοι για προστασία.

1.1.1Αποτελείται από εγκάρσια θύρα δεξαμενής, μειωτή κινητήρα και μηχανισμό μετάδοσης

3.3 Ένα σύνολο ηλεκτρικού συστήματος τροχόσπιτος

3.3.1 Ηλεκτρικό όχημα έλξης, μηχανή άμεσης μείωσης, μηχανισμός αντίστασης

3.3.2 Υποκείμενο φορτίου: 30 τόνους

3.3.3Συνολικές διαστάσεις του καροτσιού εργασίας: 4000 × 2200 (μακρό × πλάτος)

3.4Ένα σύνολο συστήματος κενού (τρία σύνολα)

3.4.1Το σύστημα κενού είναι διαμορφωμένο με SV-300B+SV-300B (Αντλία LeyboldΤο σύστημα κενού (συμπεριλαμβανομένων των αντλιών και των βαλβίδων) λειτουργεί διαδοχικά και αυτόματα.

3.4.2Το σύστημα είναι εξοπλισμένο με μια εξαιρετικά αξιόπιστη ομάδα βαλβίδων μετασχηματιστή κενού, ηλεκτρομαγνητική βαλβίδα ανακούφισης κενού, χειροκίνητη βαλβίδα ανακούφισης, αισθητήρα κενού, σωλήνα κενού και αντίστοιχα εξαρτήματα..Η ομάδα βαλβίδων μεταβλητής πίεσης περιλαμβάνει την πνευματική βαλβίδα DN100, την ηλεκτρική βαλβίδα DN50 και τον αισθητήρα κενού λεπτής ταινίας (κλειδί στοιχείο της διαδικασίας μεταβλητής πίεσης).

3.4.3Το αέριο που εξάγεται από την δεξαμενή ψύχεται και αφυδατώνεται από τον συμπυκνωτή.

3.5Ένα σετ χαμηλής θερμοκρασίας συστήματος συμπύκνωσης

3.5.1- ένας νέος συμπυκνωτής οριζόντιας δομής, ο οποίος μπορεί να συμπυκνώσει γρήγορα και αποτελεσματικά το αέριο και την υγρασία από την δεξαμενή, και διαθέτει μια αυτόματη συσκευή αποστράγγισης που δεν βλάπτει το κενό.

3.5.2Η αποτελεσματική περιοχή συμπύκνωσης του συμπυκνωτή πληροί τις απαιτήσεις της διαδικασίας και το εσωτερικό υλικό είναι κατασκευασμένο από σωλήνες από ανοξείδωτο χάλυβα.

3.5.3. Διαμορφώστε ένα σύνολο ενσωματωμένου ψυκτικού νερού χαμηλής θερμοκρασίας 4P για την παροχή νερού χαμηλής θερμοκρασίας κάτω των 10 °C, εξασφαλίζοντας καλό αποτέλεσμα συμπύκνωσης του συμπυκνωτή

3.6 Σύστημα θέρμανσης

3.6.1Ως μέσο μεταφοράς θερμότητας, το σύστημα αποτελείται από ένα σώμα θέρμανσης, μια αντλία παράδοσης πετρελαίου υψηλής θερμοκρασίας,ένα φίλτρο, αισθητήρα θερμοκρασίας, βαλβίδα υψηλής θερμοκρασίας, μετρητή πίεσης, δεξαμενή διεύρυνσης κ.λπ.

3.6.2. Αυτοματοποιημένος έλεγχος του κέντρου θέρμανσης, υπερβολικός συναγερμός θερμοκρασίας, μέγιστη θερμοκρασία θέρμανσης 130 °C, ακρίβεια ελέγχου θερμοκρασίας ± 5 °C

3.7 Σύστημα μέτρησης και ελέγχου (οθόνη αφής)

3.7.1. Ενσωματωμένο πλήρως κλειστό ηλεκτρικό ντουλάπι ελέγχου με πλήρες σύστημα ελέγχου οθόνης αφής, βολικό για την παρατήρηση και τον έλεγχο της κατάστασης εργασίας.

3.72 Το βασικό σύστημα μνήμης ολόκληρου του συνόλου εξοπλισμού είναι ο αυτόματος έλεγχος, ο έλεγχος της θερμοκρασίας και η εκκίνηση της αντλίας κενού έχει λειτουργία προστασίας από το κλείδωμα.

3.7.3Η ψηφιακή απεικόνιση της θερμοκρασίας σε κάθε σημείο της δεξαμενής είναι διαισθητική και αξιόπιστη.

3.7.4Η μέτρηση του κενού χρησιμοποιεί μετρητές κενού αντίστασης και αισθητήρες κενού.

3.7.5Το κύριο λειτουργικό σύστημα της διαδικασίας εφαρμόζεται από τη Mitsubishi.

3.7.6 Κρίση τελικού σημείου: Με βάση την μερική πίεση του υδρατμών στην δεξαμενή,η κρίση του τελικού σημείου εκτελείται αυτόματα για ολόκληρη τη διαδικασία σύμφωνα με τις απαιτήσεις της μεθόδου μεταβλητής πίεσης.

3.7.7Το πλήρες σύνολο της διαδικασίας ξήρανσης με μεταβλητή πίεση παρέχεται από την εταιρεία μας.

3.7.8- Διασύνδεση και διασύνδεση μεταξύ διαφόρων κυκλωμάτων ελέγχου.

3.7.9. κάτω από νερό και υπό προστασία από τάση (αέρος).

3.7.10Το σύνολο του συστήματος εξασφαλίζει αξιόπιστη λειτουργία υπό τις συνθήκες του περιβάλλοντος παραγωγής του μέρους Α.

3.8 Σύστημα ψύξης νερού

3.8.1Χρησιμοποιείται για την παροχή νερού ψύξης στον συμπυκνωτή κενού και την αντλία κενού, που αποτελείται από ηλεκτρικό μετρητή πίεσης επαφής, βαλβίδα και αγωγό.

3.8.2 Εάν η πίεση του νερού ψύξης είναι ανεπαρκής, εκπέμπεται συναγερμός.

3.8.3Το νερό εισόδου και εξόδου αυτού του συστήματος συνδέεται με το δημόσιο σύστημα κυκλοφορίας νερού του μέρους Α στην εγκατάσταση

3.9 Σύστημα συμπιεσμένου αέρα

Πηγή συμπιεσμένου αέρα που παρέχεται από τον χρήστη (0,3m3/min)

Το σύστημα αποτελείται από αντίστοιχα πνευματικά τριπλά, μετρητές πίεσης, αγωγούς, βαλβίδες και αγωγούς

4.0 Άλλες τεχνικές απαιτήσεις

4.1Όλες οι επιφάνειες των κατασκευαστικών στοιχείων του συστήματος κενού που έρχονται σε επαφή με το εκχυλισμένο αέριο (με εξαίρεση τις αντλίες και τις βαλβίδες) πρέπει να αφαιρούνται από τη σκουριά και να υποβάλλονται σε επεξεργασία για την πρόληψη της σκουριάς.

4.2 Κάθε σύστημα και αγωγός έχουν διαφορετικά χρωματικά σήματα στην επιφάνεια.

4,Αξία

Εξοπλισμός στεγνώσεως με κενό για μετασχηματιστές
