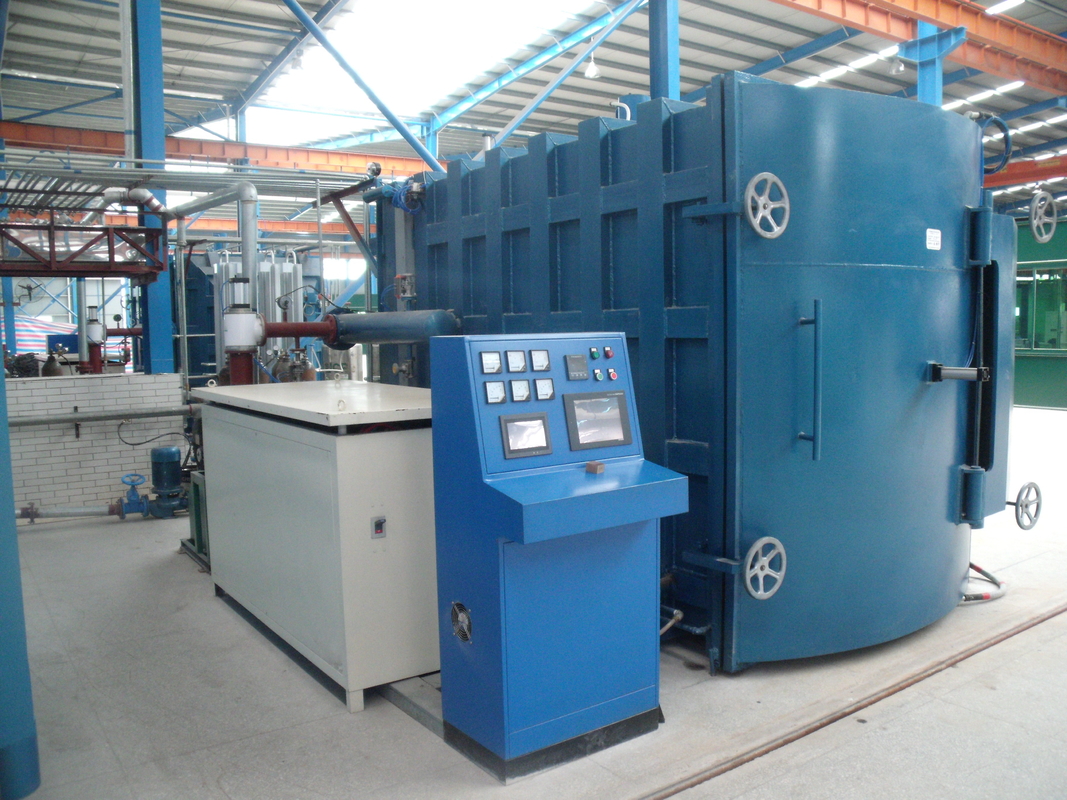

Μετασχηματιστής Σιλικόνιο Σιδηροπλακέτα Κούφος αναψύκνωσης κενού

1. Τεχνικοί όροι

1.1 Τεχνικές παράμετροι:

1.1.1 Ονομαστική θερμοκρασία εργασίας: 850 ℃

Μέγιστη θερμοκρασία: 900 ℃

1.1.2 Μέγεθος ζώνης ενεργού μέσης θερμοκρασίας: 2600 X 1000 X 1200 (h)

1.1.3 Ονομαστική ικανότητα επεξεργασίας: 5Τ/κλίβανος

1.1.4 Ονομαστική ισχύς θέρμανσης: 220 kW

1.1.5 Ομοιομορφία θερμοκρασίας κλιβάνου (σε σταθερή θερμοκρασία): ± 5 ℃

1.1.6 Βαθμός κενού εργασίας: ≤ 10Pa

1.1.7 Τελικός βαθμός κενού: ≤ 9 × 10-2Pa

1.1.8 Ρυθμός διαρροής ψυχρής κατάστασης: ≤ 0,67Pa/h

1.1.9 Ισχύς ανεμιστήρα ψύξης: 22 kW

1.1.10 Συνολική εγκατεστημένη ισχύς: 210kVA

1.1.11 Ρυθμός ροής νερού ψύξης: 0,5 T/h, 0,2 MPa

1.1.12 Αύξηση θερμοκρασίας επιφάνειας έξω από τον φούρνο: ≤ 30 ℃

1.1.13 Μέγιστος ρυθμός θέρμανσης: ≥ 28 ℃/min (με πλήρες φορτίο)

1.1.14 Εξωτερικές διαστάσεις (Π × Μ × Υ) : 4200 X 2000 (εξαιρουμένων των φούρνων) X 2200

1.1.15 Πεπιεσμένος αέρας: 0,6 MPa, 0,02 m3/min

1.1.16 Κατανάλωση αζώτου: 6m3/καμίνι

1.2 Σύνθεση εξοπλισμού:

1.2.1 Ένα σετ θαλάμου κενού

1.2.2 Ένα σετ συστήματος κενού

1.2.3 Ένα σετ μονωτικού θαλάμου

1.2.4 Ένα σετ συστήματος θέρμανσης

1.2.5 Ένα σετ αυτόματου συστήματος φόρτισης αζώτου

1.2.6 Ένα σετ συστήματος ψύξης αέρα

1.2.7 Ένα σετ συστήματος σωλήνων νερού ψύξης

1.2.8 Ένα σύνολο συστήματος ελέγχου

1.2.9 Ένα καρότσι εκκένωσης

1.2.10 Ένα σετ υλικών πλαισίου

1.3 Ειδική σύνθεση κάθε μέρους:

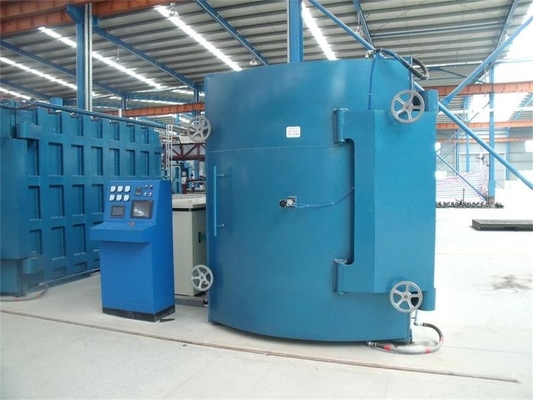

1.3.1 Θάλαμος κενού

Τετράγωνο οριζόντιο, υδρόψυκτο τζάκετ, κατασκευασμένο από χάλυβα χαμηλών εκπομπών άνθρακα.Η πόρτα του ρεζερβουάρ βρίσκεται στο άκρο και περιστρέφεται αξονικά προς τα δεξιά γύρω από τον δεξιό μεντεσέ για να ανοίξει.

Το σώμα της δεξαμενής είναι εξοπλισμένο με αερόψυκτο και θερμαινόμενο σύστημα ανεμιστήρα ανάμιξης, σύστημα θέρμανσης και μόνωσης, καθώς και υδρόψυκτα ηλεκτρόδια, οπές εισόδου θερμοστοιχείου, θύρες αναρρόφησης κενού, διεπαφές βαλβίδων φουσκώματος, μετρητές κενού και διεπαφές εγκατάστασης μετρητή κενού .

Υπάρχουν παράθυρα παρατήρησης, ορισμένα εξαρτήματα μόνωσης και θερμάστρες στην πόρτα της δεξαμενής, τα οποία μπορούν να ανοίξουν και να κλείσουν χειροκίνητα.

1.3.2 Σύστημα κενού

Αποτελείται από μονάδα αντλίας κενού ZJY-600/ZJY-300/SV300B, ψυγείο κενού, βαλβίδα διαφράγματος υψηλού κενού, ηλεκτρομαγνητική βαλβίδα διαφράγματος, χειροκίνητη σφαιρική βαλβίδα κενού, κυματοειδές σωλήνα κενού από ανοξείδωτο χάλυβα και άλλα εξαρτήματα σωλήνων.Οι κύριες βαλβίδες λειτουργούν ηλεκτρικά.

Υπάρχει ένας αισθητήρας θερμοκρασίας στη θύρα εξάτμισης του ψυγείου κενού.Για να μειωθεί η θερμοκρασία της ροής αέρα που εισέρχεται στην αντλία κενού, ρυθμίζοντας το άνοιγμα και το κλείσιμο της κύριας βαλβίδας εξαγωγής όταν η θερμοκρασία είναι πολύ υψηλή κατά τη διαδικασία αφαίρεσης θερμότητας N2.

Η αντλία ZJY600 Roots και η αντλία ZJY300 Roots είναι και τα δύο εγχώρια προϊόντα κενού Shengde

Το SV300B είναι ένα γερμανικό προϊόν leybold.

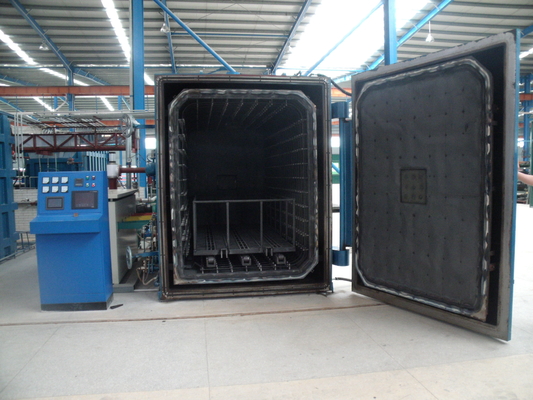

1.3.3 Θάλαμος μόνωσης και θερμαντήρας

Ο θάλαμος μόνωσης αποτελείται από κεραμικές ίνες πυριτικού αλουμινίου και εξαρτήματα από ανοξείδωτο χάλυβα.Ελαφρύ, με καλό μονωτικό αποτέλεσμα.

Ο θερμαντήρας αποτελείται από κεραμικά μέρη και αντιστάσεις από κράμα νικελίου χρωμίου Cr20Ni80.Ο θερμαντήρας είναι τοποθετημένος στην επάνω, κάτω, αριστερή, δεξιά, μπροστινή και πίσω επιφάνεια έξι επιφανειών του τεμαχίου εργασίας και χωρίζεται σε τρία τμήματα για θέρμανση, με τρία τμήματα για ανεξάρτητο έλεγχο θερμοκρασίας.Για να εξασφαλιστεί η ομοιομορφία θερμοκρασίας και ο ρυθμός θέρμανσης του εξοπλισμού.

Το θερμαντικό στοιχείο και το μονωτικό στοιχείο μπροστά βρίσκονται στην πόρτα του κλιβάνου και κινούνται μαζί με το άνοιγμα και το κλείσιμο της πόρτας του κλιβάνου.

Τα υπόλοιπα στοιχεία θέρμανσης και μόνωσης, όπως το πάνω, το κάτω, το αριστερό, το δεξί και το πίσω μέρος, τοποθετούνται στο εσωτερικό τοίχωμα της δεξαμενής και στερεώνονται.

1.3.5 Σύστημα ψύξης αέρα:

Αποτελείται από έναν ειδικό κινητήρα για τον κλίβανο κενού, έναν ανθεκτικό στη θερμότητα ανεμιστήρα, έναν ηλεκτρικό αποσβεστήρα, έναν αγωγό αέρα και έναν υδρόψυκτο εναλλάκτη θερμότητας.Όταν η θερμοκρασία στο εσωτερικό του κλιβάνου είναι μικρότερη από 600 ℃, ο ρυθμός ψύξης μπορεί να αυξηθεί με την κυκλοφορία του αζώτου μέσω ενός ανεμιστήρα, όπως απαιτείται.

Κατά την ψύξη, ξεκινήστε τον ανεμιστήρα έξω από το δωμάτιο μόνωσης, αφαιρέστε N2 από το δωμάτιο μόνωσης μέσω του αγωγού αέρα στο δωμάτιο μόνωσης, ψύξτε τον μέσω ενός υδρόψυκτου εναλλάκτη θερμότητας και του εσωτερικού τοιχώματος του κλιβάνου και μετά επιστρέψτε στο δωμάτιο μόνωσης για γρήγορη ψύξη?Ο ανεμιστήρας μπορεί να ρυθμίσει την ταχύτητα για να επιτύχει ρυθμιζόμενο ρυθμό ψύξης.

Ο υδρόψυκτος εναλλάκτης θερμότητας είναι κυκλικός, από κόκκινο χαλκό και ανοξείδωτο χάλυβα, με μεγάλη ικανότητα εναλλαγής θερμότητας.

1.3.6 Σύστημα σωλήνων νερού ψύξης

Αποτελείται από ηλεκτρικό μανόμετρο επαφής, σφαιρική βαλβίδα, βαλβίδα πύλης, δεξαμενή νερού, μεταλλικό σωλήνα και σωλήνα, υπεύθυνο για την παροχή νερού ψύξης για ηλεκτρόδια, κινητήρες, κελύφη κλιβάνων, πόρτες κλιβάνων, αντλίες κενού, υδρόψυκτους εναλλάκτες θερμότητας, ψύκτες, και τα λοιπά.

Όλα τα κανάλια νερού ψύξης διαθέτουν ανίχνευση πίεσης και ροής νερού, οθόνη και συναγερμό.

Η είσοδος, η έξοδος και η πηγή νερού παρέχονται από τον ίδιο τον πωλητή.

1.3.7 Πνευματικό σύστημα:

Αποτελείται από έναν αεροσυμπιεστή, ένα ηλεκτρικό μανόμετρο επαφής, ένα τριπλό τεμάχιο, μια βαλβίδα, έναν κύλινδρο και μια βαλβίδα κατεύθυνσης.Παρέχετε πηγή τροφοδοσίας αέρα στις βαλβίδες κενού κ.λπ.

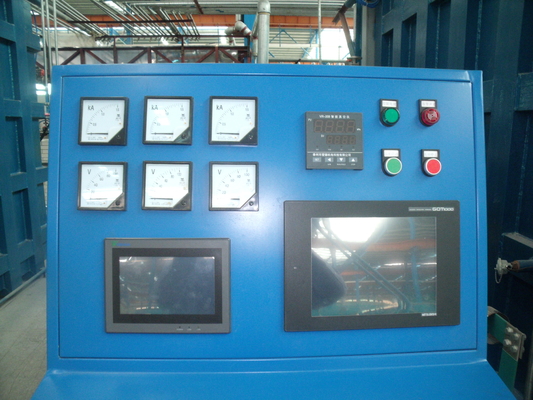

1.3.8 Σύστημα ελέγχου:

Αποτελείται από ερμάριο, μετασχηματιστή, ρυθμιστή τάσης, εξαρτήματα ελέγχου, όργανα, καλώδια και καλώδια και υδρόψυκτα ηλεκτρόδια.

Ο έλεγχος θέρμανσης αποτελείται από ένα PLC και έναν ρυθμιστή τάσης.Ψηφιακή οθόνη θερμοκρασίας, που πραγματοποιεί αυτόματα ολόκληρη τη διαδικασία ανόπτησης μέσω ενός προκαθορισμένου προγράμματος, καταγράφει αυτόματα την καμπύλη θερμοκρασίας της διαδικασίας και αποθηκεύει σε μια μονάδα flash USB.

Τρία σετ ομοιόμορφα κατανεμημένων ανιχνευτών θερμοκρασίας κλιβάνου και τρία σετ αισθητήρων θερμοκρασίας πυρήνα σιδήρου εγκαθίστανται στον κλίβανο.

Το σύστημα ρύθμισης ισχύος που αποτελείται από έναν μετασχηματιστή και έναν ρυθμιστή τάσης έχει λειτουργίες τόσο μετασχηματισμού τάσης όσο και ρύθμισης.Είναι μια συσκευή ρυθμιστή τάσης χωρίς επαφή χωρίς μηχανική μετάδοση και μπορεί να μεταφέρει φορτία για ομαλή και απρόσκοπτη ρύθμιση.Αυτό το σχέδιο ρύθμισης ισχύος έχει υψηλή απόδοση, εξοικονόμηση ενέργειας και καθόλου θόρυβο λόγω της απουσίας μαγνητικής διαρροής από τον μαγνητικό ρυθμιστή τάσης.

Σχεδιάστε και δημιουργήστε μια προσομοιωμένη οθόνη προβολής σύμφωνα με το σχηματικό διάγραμμα στην οθόνη αφής.

Ο σχεδιασμός της διεπαφής ελέγχου της οθόνης αφής περιλαμβάνει τη λειτουργία ρύθμισης διεργασίας και τη λειτουργία εμφάνισης διεργασιών.Μπορούν να προκαθοριστούν περισσότερες από 20 καμπύλες διεργασίας.

Η οθόνη αφής είναι ένα πλήρες έγχρωμο προϊόν 15 ιντσών της WEINVIEW, το PLC είναι προϊόν της Mitsubishi στην Ιαπωνία και ο ελεγκτής θερμοκρασίας και η ένδειξη θερμοκρασίας παράγονται και τα δύο από την Xiamen Yudian.

1.3.9 Τρόλεϊ τροφοδοσίας και εκφόρτισης:

Η μέγιστη χωρητικότητα φορτίου είναι 5 τόνοι και κινείται ηλεκτρικά για να περπατά αυτόματα στη ράγα εδάφους για να επιτευχθεί τροφοδοσία και εκφόρτιση υλικού.Η ράγα οδήγησης και ο μηχανισμός βάδισης του αυτοκινήτου λειτουργούν και τα δύο στην ψυχρή ζώνη και δεν εισέρχονται στην καυτή ζώνη.Βεβαιωθείτε ότι δεν παραμορφώνεται λόγω θερμότητας και φορτίου.

1.3.10 Άλλες απαιτήσεις ελέγχου:

Προστασία υπότασης πίεσης νερού (δεν μπορεί να ξεκινήσει χωρίς πίεση νερού, αυτόματος συναγερμός για έλλειψη νερού κατά τη λειτουργία και αυτόματη διακοπή της θέρμανσης εντός 3 λεπτών) και συναγερμός ήχου και φωτός.

ένα.Η αντλία Roots ξεκινά αυτόματα με καθυστέρηση.

σι.Η εκκίνηση θέρμανσης συνδέεται με το άδειο σύστημα.

ντο.Το σύστημα φόρτισης αζώτου διατηρεί αυτόματα σταθερή πίεση.

ρε.Συναγερμός υπότασης πίεσης αέρα.

1.3.11 Η καμπύλη της διαδικασίας αναφοράς είναι η εξής:

ένα.Θερμοκρασία δωματίου~300℃ για 2 ώρες

σι.Μόνωση 300 ℃ για 2 ώρες

ντο.300-700 ℃ για 8 ώρες

ρε.700~800 ℃ για 3 ώρες

μι.Μόνωση 800 ℃ για 2 ώρες

φά.Ρυθμός ψύξης 800~500 ℃: 20~50 ℃/h;

σολ.Ψύξη στον κλίβανο στους 500-250 ℃, με χρόνο ψύξης περίπου 50 ℃/ώρα στους 500-250 ℃ και λιγότερο από 2 ώρες στους 250-50 ℃.Αερόψυξη στους 50 ℃.

Όταν το βάρος του τεμαχίου εργασίας στη ζώνη ομοιόμορφης θερμοκρασίας είναι μεγαλύτερο από 3 τόνους, μπορεί να ικανοποιήσει τις απαιτήσεις της διαδικασίας ανόπτησης.

1.3.13 ανόπτηση στο εσωτερικό του πλαισίου

Το εσωτερικό πλαίσιο ανόπτησης είναι κατασκευασμένο από ανοξείδωτο και ανθεκτικό στη θερμότητα χάλυβα, με πραγματικό μέγεθος 2600 × 1000 × 1200.

1.3.14 Ανταλλακτικά: Θα πρέπει να χρησιμοποιούνται τυπικά και γενικής χρήσης εξαρτήματα και δεν θα χρησιμοποιούνται μη τυποποιημένα ή δύσκολα αγοραζόμενα εξαρτήματα στην αγορά.

2, Λίστα διαμόρφωσης εξοπλισμού

3,Υποδιαίρεση φούρνου ανόπτησης φύλλου πυριτίου χάλυβα:

4,Άλλα αξεσουάρ --- που θα σταλούν με το μηχάνημα

4.1, τα έγγραφα θα σταλούν με το μηχάνημα:

1. Ένα εγχειρίδιο χρήσης

2. Ένα αντίγραφο του διαγράμματος του συστήματος εξοπλισμού

3. Ένα αντίγραφο ηλεκτρικού σχηματικού διαγράμματος

4. Ένα διάγραμμα ηλεκτρικής καλωδίωσης

5. Ένα εγχειρίδιο χρήσης για την αντλία περιστροφικού πτερυγίου SV300B

6. Ένα εγχειρίδιο χρήστη για την αντλία ρίζας ZJY-300

7. Ένα εγχειρίδιο χρήστη για την αντλία ρίζας ZJY-600

8. Εγχειρίδια και πιστοποιητικά όλων των άλλων υποστηρικτικών ανταλλακτικών.

4.2, τα ανταλλακτικά θα σταλούν με το μηχάνημα:

1. Ένα σετ δακτυλίων στεγανοποίησης

2. Δύο γρήγορες ασφάλειες

3. Ένας αισθητήρας θερμοκρασίας
